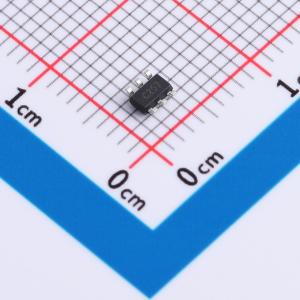

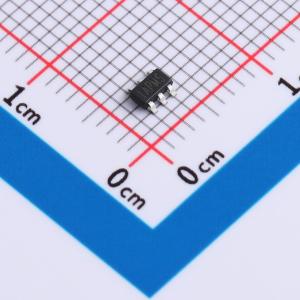

温馨提醒：图片仅供参考，商品以实物为准
MP1470BGJ-Z
高效、2A、16V、500kHz同步降压转换器，采用6引脚TSOT23封装
SMT扩展库PCB免费打样
- 描述
- MP1470B 是一款高频、同步整流降压型开关模式转换器，内置功率 MOSFET。它提供了一种非常紧凑的解决方案，可在较宽的输入电源范围内实现 2A 连续输出电流，且具有出色的负载和线性调整率。MP1470B 具备同步模式操作，可在输出电流负载范围内实现更高效率
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1470BGJ-Z
- 商品编号
- C3194256
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~16V | |
| 输出电压 | 800mV~14.4V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 830uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP1470B 是一款高频、同步整流降压型开关模式转换器，内置功率 MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 2A 连续输出电流，且具有出色的负载和线性调节能力。MP1470B 具备同步模式操作，可在输出电流负载范围内实现更高效率。 电流模式操作可提供快速瞬态响应，并简化环路稳定。 保护功能包括过流保护和热关断。 MP1470B 仅需数量极少且易于获取的标准外部元件，采用紧凑的 6 引脚 TSOT23 封装。
商品特性
- 4.7V 至 16V 宽工作输入范围
- 163mΩ/86mΩ 低 RDS(ON) 内部功率 MOSFET
- 专有开关损耗降低技术
- 高效同步模式操作
- 固定 500kHz 开关频率
- 强制 PWM
- 内部软启动
- 过流保护和打嗝模式
- 热关断
- 输出可从 0.8V 调节
- 采用 6 引脚 TSOT23 封装
应用领域
- 游戏机
- 数字机顶盒
- 平板电视和显示器
- 通用用途
