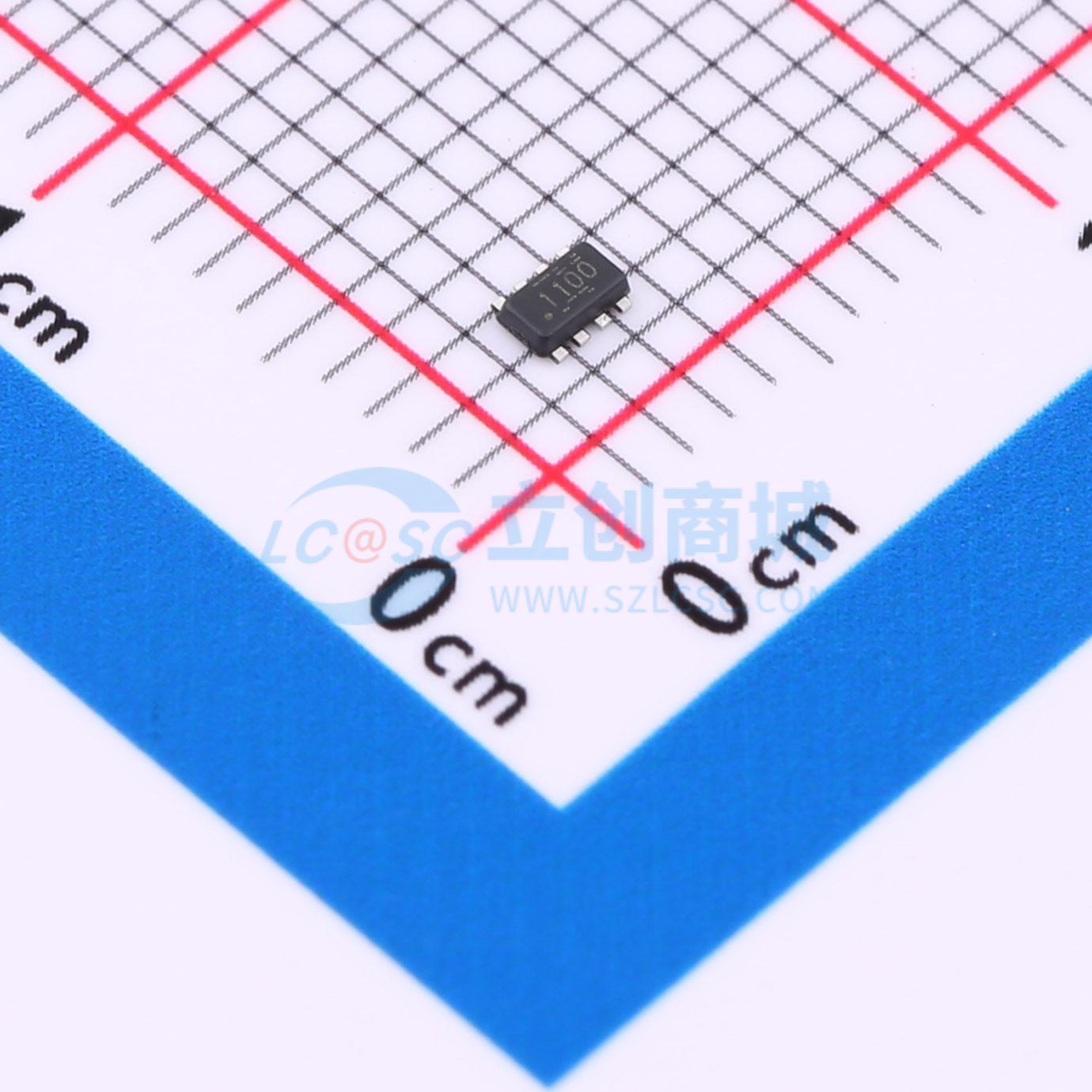

温馨提醒：图片仅供参考，商品以实物为准

TPS628511DRLR

2.7V至6V、0.5A/1A/2A/3A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS628511 采用 SOT583 封装的 2.7V 至 6V、1A 固定频率降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS628511DRLR
商品编号: C3193216
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

TPS62851x 是引脚对引脚 0.5A、1A、2A（持续）和 3A（峰值）易用型高效同步降压直流/直流转换器系列。它们基于峰值电流模式控制拓扑，低阻开关可支持高达 2A 的持续输出电流和 3A 的峰值电流。开关频率由内部固定为 2.25MHz，也可在 1.8MHz 至 4MHz 范围内与外部时钟同步。在 PWM/PFM 模式下，TPS62851x 会在轻负载时自动进入省电模式，从而在整个负载范围内保持高效率。TPS62851x 可在 PWM 模式下提供 1% 的输出电压精度，这有助于实现具有高输出电压精度的电源设计。通过 SS/TR 引脚，用户可设置启动时间或跟踪向外部源提供的输出电压，从而实现不同电源轨的外部定序和限制启动期间的浪涌电流。 TPS62851x 采用 8 引脚 1.6mm×2.1mm S07583 封装，可提供高功率密度解决方案。

商品特性

提供功能安全
可帮助进行功能安全系统设计的文档
输入电压范围：2.7V 至 6V
输出电压范围为 0.6V 至 5.5V
反馈电压精度为 1%（整个温度范围）
TJ = -40°C 至 +150°C
0.5A、1A、2A（持续）和 3A（峰值）系列器件
PWM 中的开关频率：2.25MHz
外部同步为 1.8MHz 至 4MHz
强制 PWM 或 PWM/PFM 操作
静态电流：17μA（典型值）
可调软启动时间为 10ms
精密使能输入可实现：
- 用户定义的欠压锁定
- 准确排序
100% 占空比模式
有源输出放电
具有窗口比较器的电源正常输出

应用领域

电机驱动器
工厂自动化和控制
楼宇自动化
测试和测量
多功能打印机 (MFP)
通用 POL

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	2.25MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
