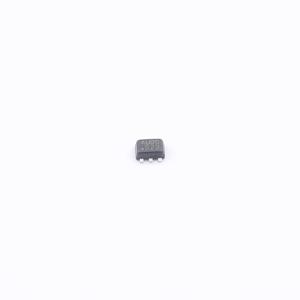

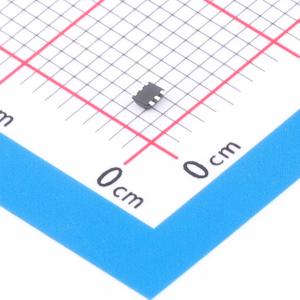

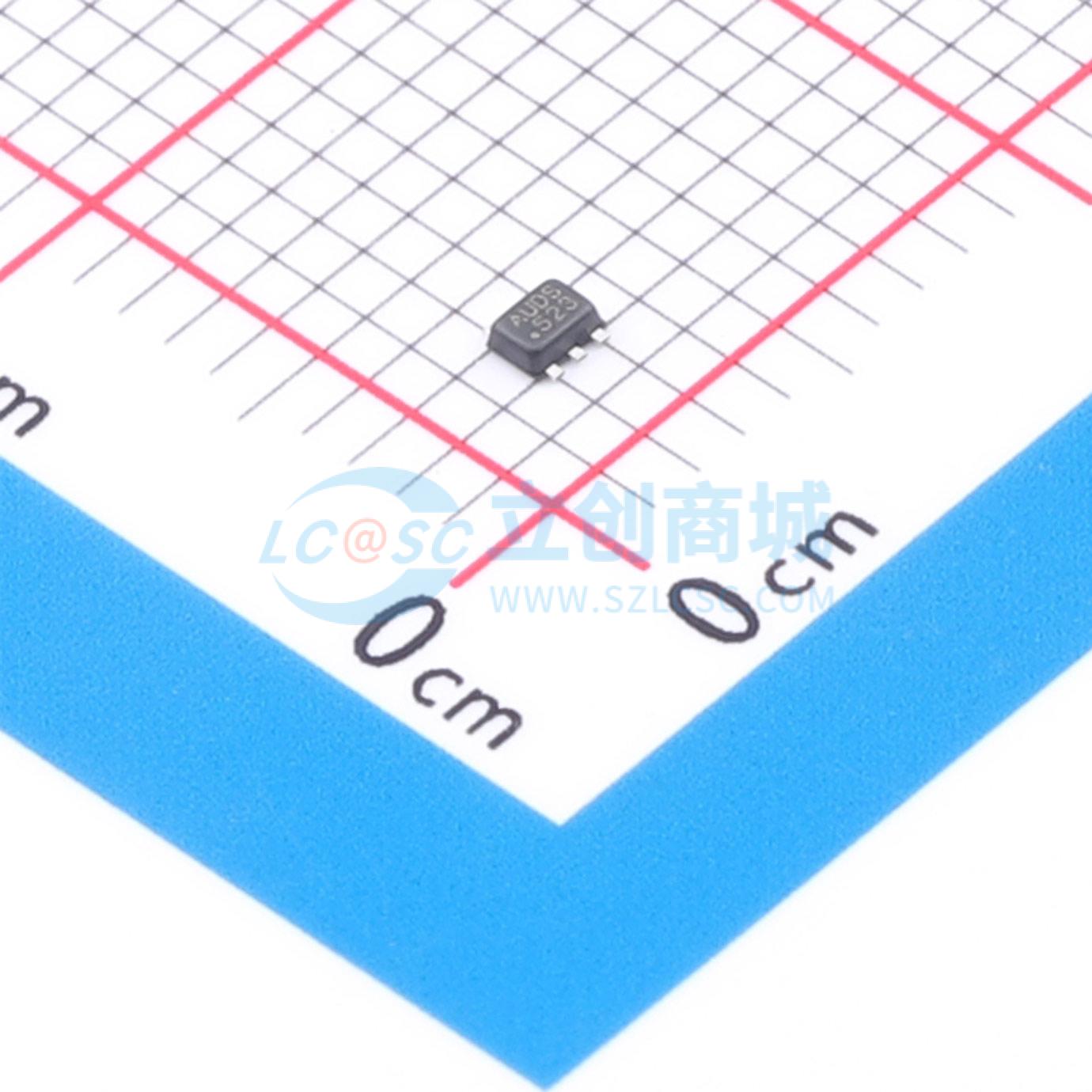

温馨提醒：图片仅供参考，商品以实物为准

MP2141NGTF-Z

具有11μA静态电流的1A同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A以内(小电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2141NGTF-Z
商品编号: C3193188
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.037666克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

MP2141N 是一款单片降压型开关模式转换器，内置功率 MOSFET。它能在 2.3V 至 5.5V 的输入电压范围内实现 1A 的连续输出电流，具有出色的负载和线性调整率。输出电压可低至 0.6V。恒定导通时间控制方案可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MP2141N 采用超小型 SOT563 封装，仅需少量常见的标准外部元件。 MP2141N 适用于广泛的应用领域，包括高性能 DSP、无线充电、便携式和移动设备以及其他低功耗系统。

商品特性

低静态电流：11μA
2.2MHz 开关频率
用于电源排序的使能引脚（EN）
2.3V 至 5.5V 宽工作输入范围
输出电压可从 0.6V 开始调节
高达 1A 输出电流
120mΩ 和 80mΩ 内置功率 MOSFET 开关
输出放电功能
带打嗝模式的短路保护（SCP）
使用低 ESR 输出陶瓷电容可稳定工作
100% 占空比
仅固定输出版本具备电源正常指示功能
采用 SOT563 封装

应用领域

无线/网卡
便携式和移动设备
电池供电设备
低电压 I/O 系统电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	11uA
	开关管(内置/外置)	内置
	输出类型	可调
