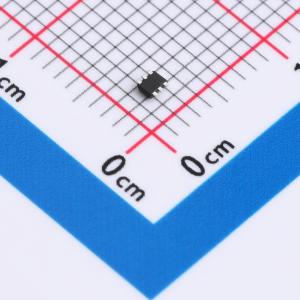

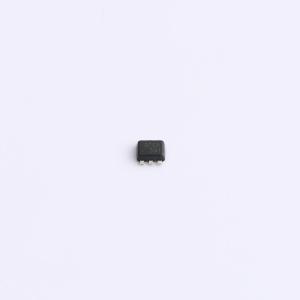

MP1477HGTF-Z
高效率同步整流降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP1477H是一款完全集成的高效率同步整流降压转换器,具有宽输入电压范围（4.2V至17V）和3A连续输出电流。该芯片采用同步模式操作,具有快速瞬态响应和多种保护功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1477HGTF-Z
- 商品编号
- C3193195
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~17V | |
| 输出电压 | 800mV~10V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP1477H 是一款高度集成的高频同步整流降压开关模式转换器，内置功率 MOSFET。MP1477H 提供了非常紧凑的解决方案，可在宽输入范围内实现 3A 连续输出电流，并具备出色的负载和线性调节能力。MP1477H 在输出电流负载范围内采用同步模式运行，以实现更高的效率。 恒定导通时间（COT）控制操作可提供极快的瞬态响应、易于设计的环路和非常严格的输出调节。 完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP1477H 仅需少量易于获取的标准外部组件，采用节省空间的 SOT563（1.6mmх1.6mm）封装。
商品特性
- 4.2V 至 17V 宽工作输入范围
- 58mΩ/25mΩ 低 RDS(ON) 内部功率 MOSFET
- 200µA 低静态电流（IQ）
- 高效同步模式运行
- 强制 PWM 模式运行
- 快速负载瞬态响应
- 1.2MHz 开关频率
- 内部软启动（SS）
- 过流保护（OCP）和打嗝式热关断
- 输出可从 0.8V 调节
- 采用 SOT563（1.6mmх1.6mm）封装
应用领域
- 安防摄像头
- 数字机顶盒
- 平板电视和显示器
- 通用用途
