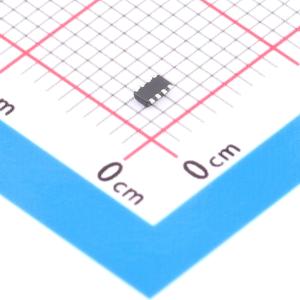

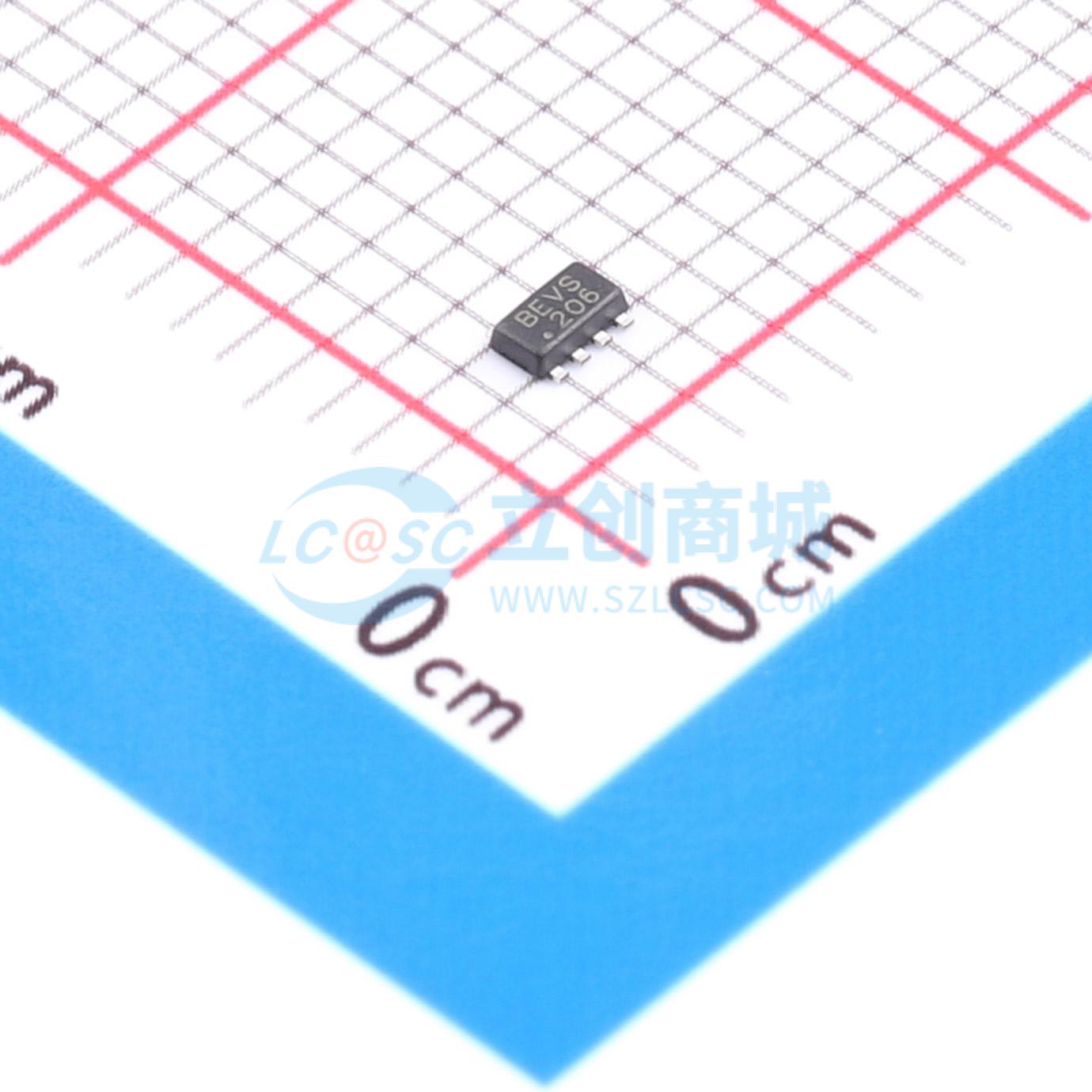

MP2181GTL-Z

具备软启动和电源正常指示功能的1A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V以内，1A以内(小电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2181GTL-Z
商品编号: C3193208
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.28克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

MP2181是一款单片式降压开关模式转换器，内置功率MOSFET。它能在2.5V至5.5V的输入电压下实现1A的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V。恒定导通时间（COT）控制方案提供快速瞬态响应，便于环路稳定。故障保护功能包括逐周期限流和热关断。 MP2181采用超小型SOT583封装，仅需少量现成的标准外部元件。 MP2181非常适合广泛的应用，包括高性能DSP、无线电源、便携式和移动设备以及其他低功耗系统。

商品特性

低静态电流（IQ）：21μA
1.2MHz开关频率
用于电源排序的使能引脚（EN）
1%反馈（FB）精度
2.5V至5.5V宽工作输入范围
输出电压可从0.6V开始调节
高达1A输出电流
90mΩ和50mΩ内部功率MOSFET开关
100%占空比导通
输出放电功能
输出过压保护（VO OVP）
外部软启动控制
带打嗝模式的短路保护
电源正常指示
采用SOT583封装

应用领域

无线/网卡
便携式仪器
电池供电设备
低电压I/O系统电源
多功能打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	21uA
	开关管(内置/外置)	内置
	输出类型	可调
