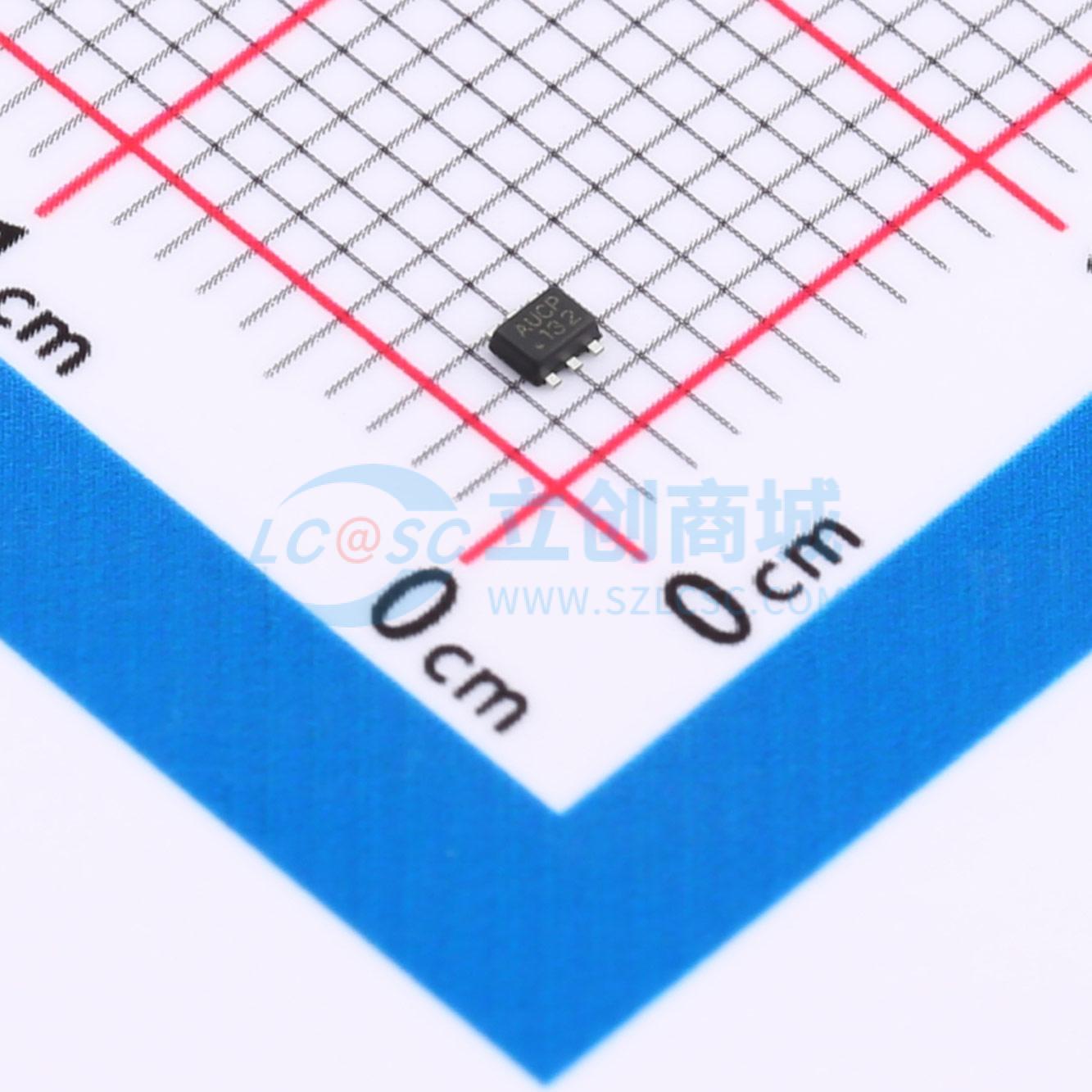

温馨提醒：图片仅供参考，商品以实物为准

MP1477GTF-Z

17V输入，3A输出，800kHz高效率同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP1477是一款完全集成的高频率同步整流降压开关模式转换器,具有内部功率MOSFET。它提供了一个非常紧凑的解决方案,能够实现3A的连续输出电流,并且具有出色的负载和线路调节性能。MP1477采用SOT563封装。
品牌名称: MPS(芯源)
商品型号: MP1477GTF-Z
商品编号: C3193189
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.015克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP1477 是一款高度集成的高频同步整流降压型开关模式转换器，内置功率 MOSFET。MP1477 提供了一种非常紧凑的解决方案，可在宽输入电压范围内实现 3A 连续输出电流，并具备出色的负载和线性调整率。MP1477 在整个输出电流负载范围内采用同步模式工作，以实现更高的效率。恒定导通时间（COT）控制操作可提供极快的瞬态响应、易于设计的环路以及非常严格的输出稳压。完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP1477 仅需少量易于获取的标准外部元件，采用节省空间的 SOT563（1.6mm×1.6mm）封装。

商品特性

4.2V 至 17V 宽工作输入电压范围
58mΩ/27mΩ 低 RDS(ON) 内置功率 MOSFET
200μA 低静态电流（IQ）
高效同步模式工作
轻载时具备省电模式（PSM）
快速负载瞬态响应
800kHz 开关频率
内置软启动（SS）
过流保护（OCP）和打嗝模式
热关断
输出电压可从 0.8V 开始调节
采用 SOT563（1.6mm×1.6mm）封装

应用领域

安防摄像头
数字机顶盒
平板电视和显示器
通用用途

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~17V
	输出电压	800mV~10V
	输出电流	3A
	开关频率	800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
