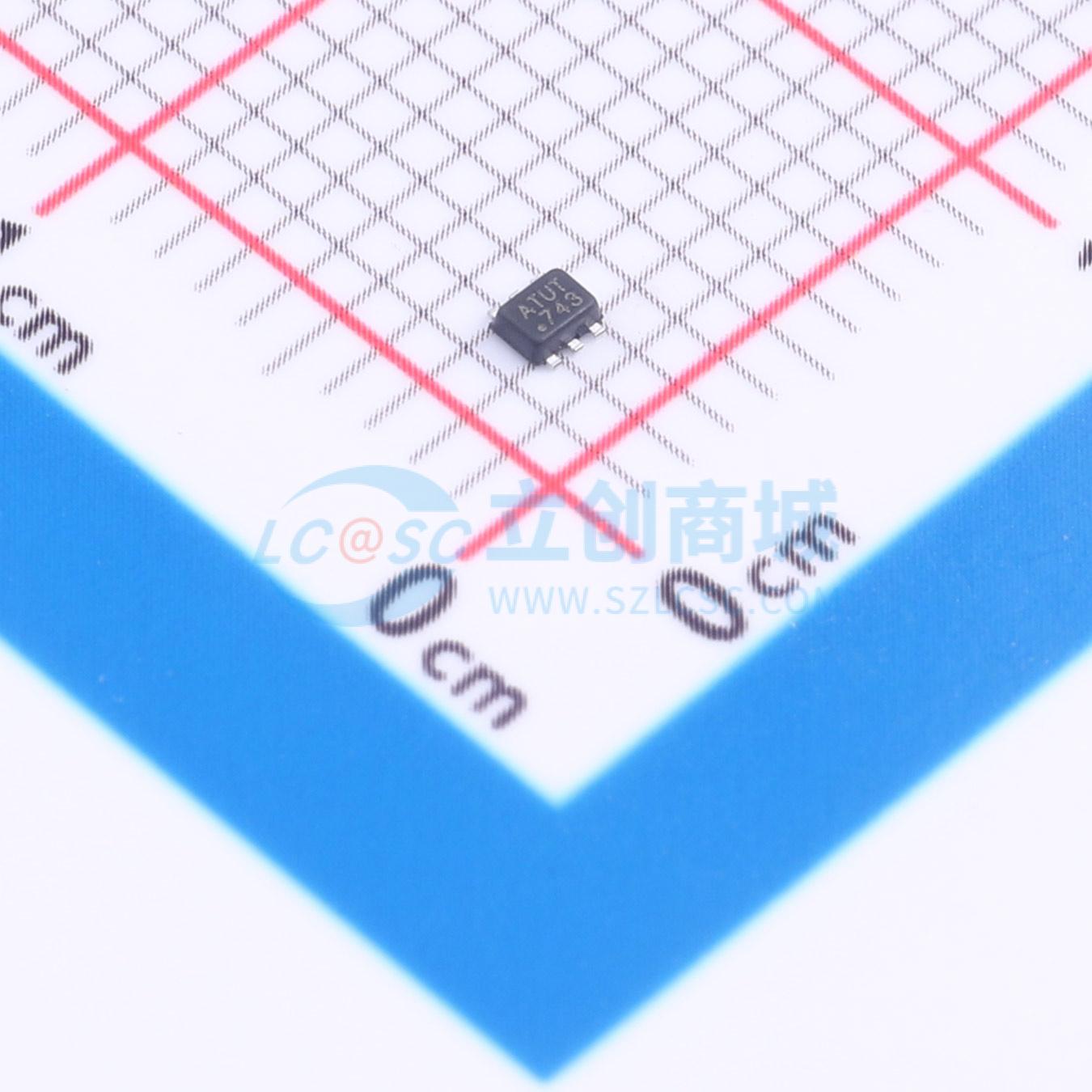

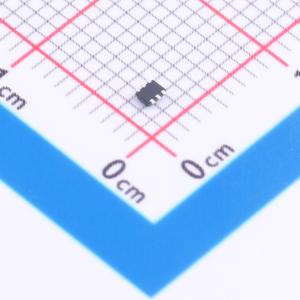

温馨提醒：图片仅供参考，商品以实物为准
MP1476GTF-Z
降压型 2A 4.2V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MP1476 是一款高度集成的高频同步整流降压式开关模式转换器，内置功率 MOSFET。MP1476 提供了非常紧凑的解决方案，可在宽输入范围内实现 2A 的连续输出电流，并具备出色的负载和线性调整率。MP1476 在输出电流负载范围内采用同步模式运行，以实现更高的效率
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1476GTF-Z
- 商品编号
- C3193194
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.037666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~18V | |
| 输出电压 | 800mV~10V | |
| 输出电流 | 2A | |
| 开关频率 | 800kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP1476 VS. MP1482
| 对比 | MP1476 | MP1482 |
|---|---|---|
| 输入电压 | 4.2V～18V | 4.75V～18V |
| 输出电压 | 0.8V～10V | 0.923V～15V |
| 输出电流 | 2A | 2A |
| 控制方式 | COT控制，动态响应快 | 峰值电流控制 |
| 集成 MOS Rds(on) | 上/下管 126/58mΩ | 上/下管 130/130mΩ |
| 效率 (12V → 3.3V / 1.5A) | ~93% | ~90% |
| 静态电流 | 190μA | 1.3mA |
| 开关频率 | 800kHz | 340kHz |
| 封装规格 | SOT563 | SOIC8 |
