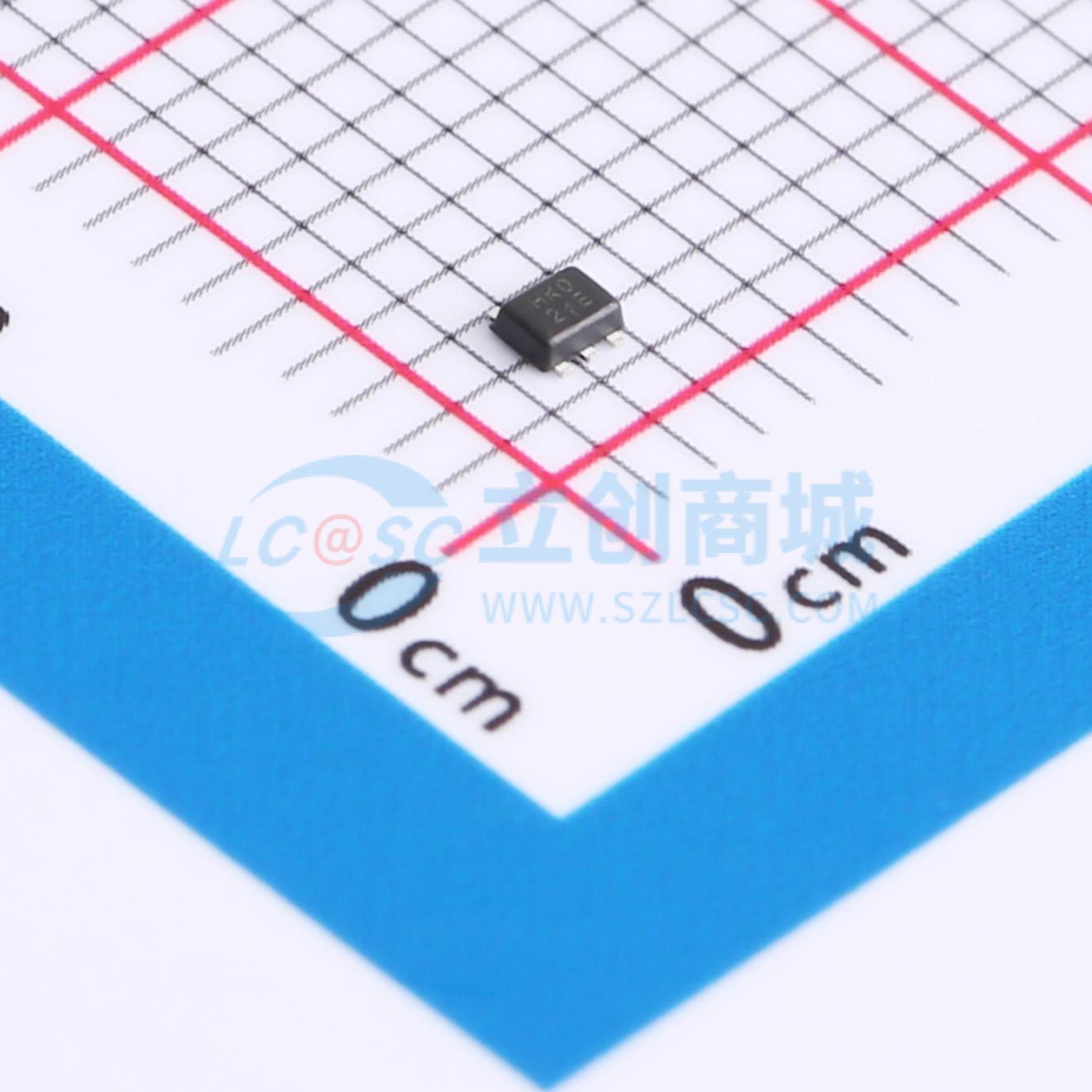

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 600mV~3.6V | |
| 输出电流 | 1A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；输出放电；工作状态指示；打嗝限流 |
商品概述
AP61100Q/AP61102Q是一款符合汽车应用标准的1A同步降压转换器，输入电压范围为2.3V至5.5V。该器件完全集成了一个110mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，可提供高效的降压DC-DC转换。由于采用恒定导通时间（COT）控制，该器件能实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，同时通过减少外部元件数量，使其易于使用。该器件采用SOT563封装。
商品特性
- 符合汽车应用标准
- AEC-Q100认证，结果如下：器件温度等级1：-40°C至+125°C环境温度范围
- 器件HBM ESD分类等级H3A
- 器件CDM ESD分类等级C5
- 输入电压（VIN）：2.3V至5.5V
- 输出电压（VOUT）：0.6V至3.6V
- 1A连续输出电流
- 0.6V ±2%参考电压
- 15μA低静态电流（脉冲频率调制）
- 2.2MHz开关频率（VIN = 5V，VOUT = 1.8V）
- 5mA轻载时效率高达89%
- 通过EN引脚可编程操作模式
- 脉冲频率调制
- 无论输出负载如何，均采用脉冲宽度调制
- 电源良好指示
- AP61102Q具有保护电路
- 欠压锁定（UVLO）
- 输入过压保护（OVP）
- 峰值电流限制
- 谷值电流限制
- 热关断
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- AP61100Q和AP61102Q适用于需要特定变更控制的汽车应用；这些产品通过AEC-Q100认证，具备生产件批准程序（PPAP）能力，并在通过IATF 16949认证的工厂生产
应用领域
- 5V汽车分布式电源总线供电
- 汽车信息娱乐系统
- 汽车仪表盘
- 汽车远程信息处理系统
- 高级驾驶辅助系统
