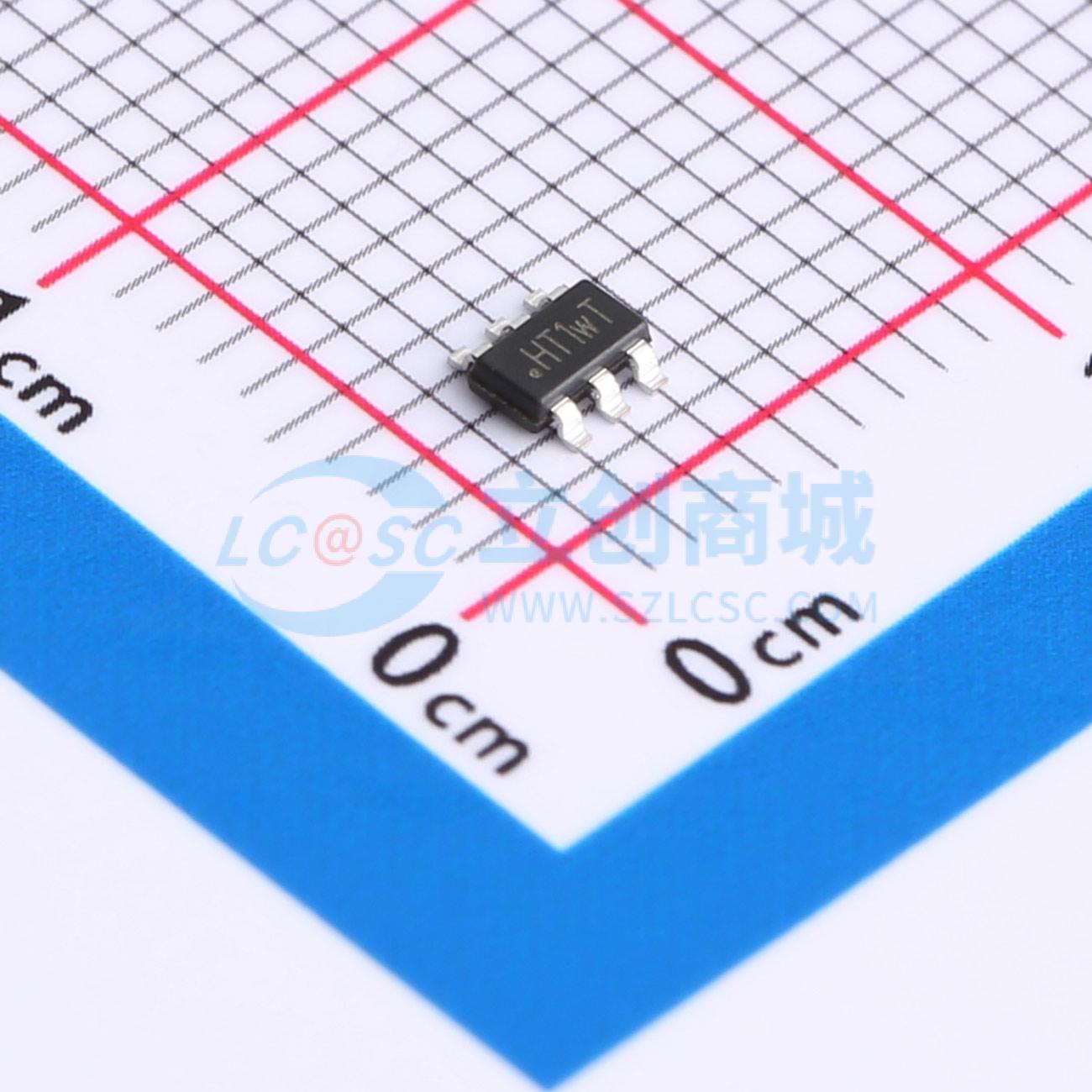

温馨提醒：图片仅供参考，商品以实物为准

AP62201WU-7

4.2V至18V输入、2A低静态电流同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP62200/AP62201/AP62200T是一款2A同步降压转换器，输入电压范围宽，为4.2V至18V。该器件完全集成了一个90mΩ的高端功率MOSFET和一个65mΩ的低端功率MOSFET，可提供高效的降压式DC - DC转换。由于采用恒定导通时间（COT）控制，AP62200/AP62201/AP62200T器件能够实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，同时将外部元件数量减至最少，使用起来十分便捷
品牌名称: DIODES(美台)
商品型号: AP62201WU-7
商品编号: C3194236
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

AP62200/AP62201/AP62200T是一款2A同步降压转换器，输入电压范围宽，为4.2V至18V。该器件完全集成了一个90mΩ的高端功率MOSFET和一个65mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。 AP62200/AP62201/AP62200T采用恒定导通时间（COT）控制，以实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，通过减少外部元件数量，使其易于使用。 AP62200/AP62201/AP62200T的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专有的栅极驱动器方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低由MOSFET开关引起的高频辐射EMI噪声。 AP62200/AP62201提供SOT563（标准）和TSOT26（标准）封装。AP62200T提供TSOT26（标准）封装。

商品特性

输入电压（VIN）：4.2V至18V
输出电压（VOUT）：0.8V至7V
2A连续输出电流
0.8V ±1%参考电压（TA = +25℃）（AP62200和AP62201）
0.763V ±1%参考电压（TA = +25℃）（AP62200T）
135μA低静态电流（脉冲频率调制）
750kHz开关频率（VIN = 12V，VOUT = 5V）
5mA轻载时效率高达84%
专有的栅极驱动器设计，可最大程度降低EMI
保护电路：欠压锁定（UVLO）、逐周期谷值电流限制、热关断
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

5V和12V分布式电源总线供电
平板电视和显示器
白色家电和小型家用电器
FPGA、DSP和ASIC供电
家庭音频
网络系统
游戏机
消费电子产品通用负载点

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~18V
	输出电压	800mV~7V
	输出电流	2A
	开关频率	750kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	135uA
	开关管(内置/外置)	内置
	输出类型	可调
