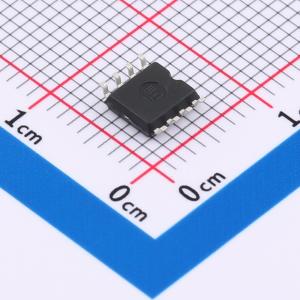

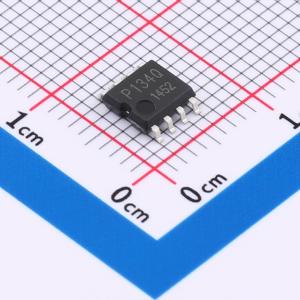

温馨提醒：图片仅供参考，商品以实物为准
BM2P134QF-E2
非隔离型PWM DC/DC转换器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于交直流转换的脉宽调制（PWM）型直流-直流（DC/DC）转换器，为所有包含电源插座的产品提供了一个理想的系统。它能简化专注于非隔离器件的高效转换器的设计。该系列内置了可耐受650 V / 800 V的启动电路，有助于降低功耗。由于采用了内置电流检测电阻，可将其设计成小功率电源。由于采用了电流模式控制，每个周期都会限制电流，并且在带宽和瞬态响应方面表现出色。振荡频率固定为100 kHz。芯片还具备跳频功能，有助于降低电磁干扰（EMI）。此外，内置可耐受650 V / 800 V的超结MOSFET使设计变得简单。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM2P134QF-E2
- 商品编号
- C3192969
- 商品封装
- SOIC-8-175mil
- 包装方式
- 编带
- 商品毛重
- 1.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10.6V~14.05V | |
| 开关频率 | 94kHz~106kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 晶体管耐压 | 650V | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+105℃ |
商品概述
用于交直流转换的脉宽调制（PWM）型直流-直流（DC/DC）转换器，为所有包含电源插座的产品提供了一个理想的系统。它能简化专注于非隔离器件的高效转换器的设计。该系列内置了可耐受650 V / 800 V的启动电路，有助于降低功耗。由于采用了内置电流检测电阻，可将其设计成小功率电源。由于采用了电流模式控制，每个周期都会限制电流，并且在带宽和瞬态响应方面表现出色。振荡频率固定为100 kHz。芯片还具备跳频功能，有助于降低电磁干扰（EMI）。此外，内置可耐受650 V / 800 V的超结MOSFET使设计变得简单。
商品特性
- PWM电流模式方法
- 跳频功能
- 轻载时的间歇工作模式
- 内置可耐受650 V / 800 V的启动电路
- 内置650 V / 800 V超结MOSFET
- VCC引脚欠压保护
- VCC引脚过压保护
- 每个周期的过流限制功能
- 软启动功能
应用领域
- LED灯
- 空调
- 清洁电器
