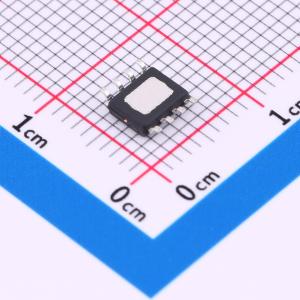

MP4541GN-Z
80V、0.8A高效同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，MP4541是一款高效的同步降压转换器,内置功率MOSFET,支持8V至80V的输入电压范围和1V至30V的输出电压范围。该器件采用恒定导通时间（COT）控制,提供快速瞬态响应和易于环路稳定。内置软启动和环路补偿功能,支持高效率脉冲跳过模式（PSM）,并在轻载条件下工作。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4541GN-Z
- 商品编号
- C3192953
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~80V | |
| 输出电压 | 1V~30V | |
| 输出电流 | 800mA | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4541是一款高效同步降压转换器，集成了功率MOSFET。该器件采用降压拓扑结构，可在高达80V的输入电源下提供0.8A的输出电流（IOUT）。 MP4541采用恒定导通时间（COT）控制，可实现快速瞬态响应并有助于环路稳定。可通过外部电阻将可配置工作频率设置在100kHz至1MHz之间。 该器件在轻载条件下支持高效脉冲跳跃模式（PSM）。谷值电流限制电路可防止过载和短路情况。 MP4541采用SOIC - 8EP封装。
商品特性
- 8V至80V输入电压范围
- 1V至30V输出电压范围
- 最高90%工作占空比
- 625mΩ/265mΩ内部功率MOSFET
- 恒定导通时间（COT）控制
- 100kHz至1MHz可配置频率
- 内部软启动和环路补偿
- 过流保护（OCP）
- 带打嗝模式的短路保护（SCP）
- 轻载条件下的高效脉冲跳跃模式（PSM）
- 采用SOIC - 8EP封装
应用领域
- 高压电池组
- 工业电源
- 打印机电源板
