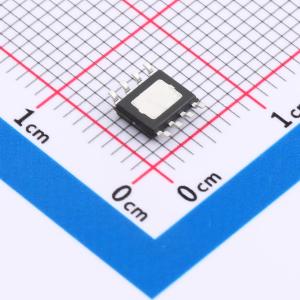

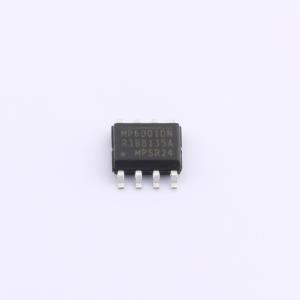

温馨提醒：图片仅供参考，商品以实物为准

MP6001DN-LF-Z

集成高压功率开关的单片正激/反激DC-DC转换器

SMT扩展库PCB免费打样

描述: DCDC升降压，电源输入30V以上，1A~3A(中电流)方案，MP6001是一款集成150V功率开关的单片正激/反激DC-DC转换器,能够提供高达15W的输出功率。适用于电信设备、VoIP电话和以太网供电（PoE）。采用8引脚SOIC封装,具有过流、短路和过压保护功能。
品牌名称: MPS(芯源)
商品型号: MP6001DN-LF-Z
商品编号: C3192943
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.37克(g)
立创商城设计参考: DCDC升降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP6001是一款单片反激/正激式DC-DC转换器，内置一个150V功率开关，能够提供高达15W的输出功率。它也可用于升压和SEPIC应用。 MP6001采用固定频率峰值电流模式初级控制器架构。它具有内部软启动、自动重试功能，并集成了过流、短路和过压保护。MP6001还可以跳过周期以维持零负载调节。当需要隔离输出时，它具有直接光耦接口，可绕过内部误差放大器。 MP6001非常适合电信应用，采用带有外露焊盘的紧凑型、热增强型SOIC8封装。

商品特性

集成0.9Ω、150V功率开关
逐周期电流限制
可编程开关频率
带线路前馈的占空比限制
集成100V启动电路
内部斜率补偿禁用功能
内置软启动
线路欠压锁定
线路过压保护
输出开路/短路自动重启
零负载调节
热关断

应用领域

电信设备
VoIP电话
以太网供电（PoE）
分布式电源转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	10V~100V
	输出电压	-
	输出电流	2A
	开关频率	55kHz~550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	正激式；反激式；SEPIC；升压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
