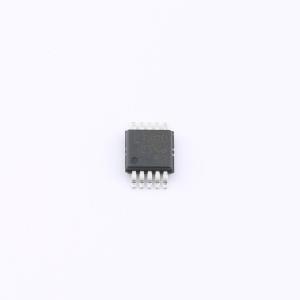

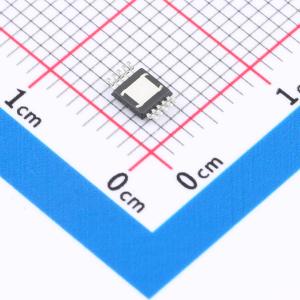

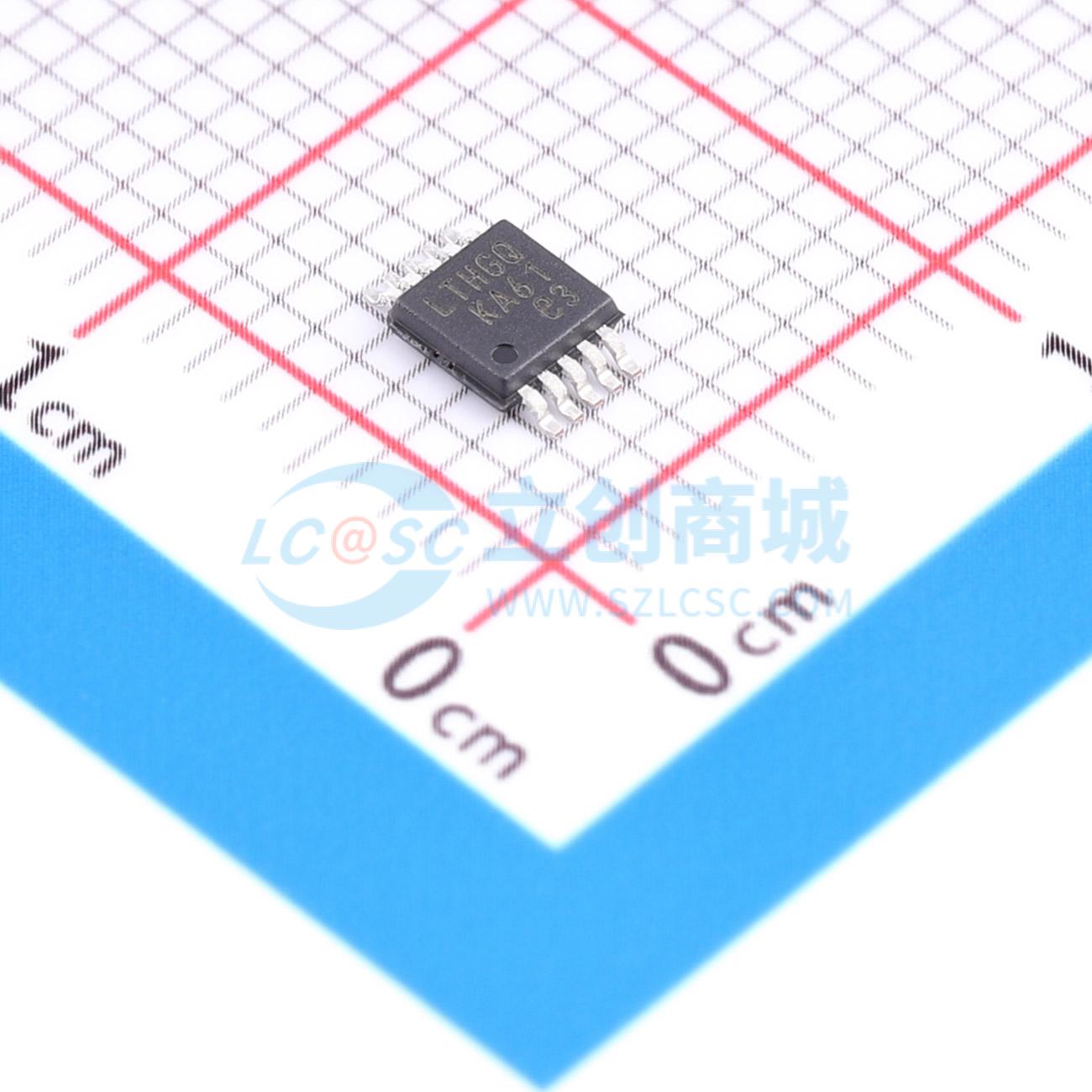

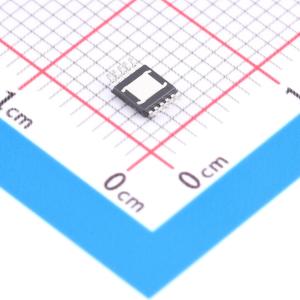

LT8338JMSE#TRPBF

具有直通功能的40V、1.2A微功耗同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8338是一款同步单片升压稳压器，可为高达40V的输入和输出提供高效率。在突发模式（Burst Mode）工作时，它仅消耗8μA的静态电流，能在极低输出电流下保持高效率，同时将输出纹波控制在20mVₚ₋ₚ以下。LT8338的开关频率可通过外部电阻在300kHz至3MHz范围内进行设置
品牌名称: ADI(亚德诺)
商品型号: LT8338JMSE#TRPBF
商品编号: C3191270
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.285克(g)

商品参数

商品概述

LT8338是一款同步单片升压调节器，可为高达40V的输入和输出提供高效率。在突发模式（Burst Mode）工作时，它仅消耗6µA的静态电流，可在极低输出电流下保持高效率，同时将输出纹波控制在20mVP-P以下。LT8338的开关频率可通过外部电阻在300kHz至3MHz范围内设置。SYNC/MODE引脚允许与外部时钟同步，也可用于在突发模式（Burst Mode）和脉冲跳跃模式之间进行选择，或启用扩频调制以降低电磁干扰（EMI）。EN/UVLO引脚具有精确的1V阈值，可用于设置输入欠压锁定（VIN UVLO）或关闭器件。当VIN高于稳压输出VOUT时，LT8338进入100%占空比直通模式。此外，LT8338还具备频率折返和内部软启动功能，用于在启动期间控制电感电流。

商品特性

宽输入电压范围：3.0V至40V
突发模式（Burst Mode）工作时静态电流低
输出纹波<20mVp-p
同步工作以实现高效率
单片40V、240mΩ功率开关
适用于升压预稳压应用的100%占空比直通模式
可调节且可同步：300kHz至3MHz
扩频功能以降低电磁干扰（EMI/EMC）辐射
精确的EN/UVLO
内部补偿
20MΩ内部反馈分压器
输出电压高达40V
采用10引脚MSOP封装
AEC-Q100汽车级认证正在进行中

应用领域

工业和汽车电源
电池供电系统
通用升压应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~40V
	输出电压	1V~40V
	输出电流	1.4A
	开关频率	300kHz~3MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	6uA
	开关管(内置/外置)	内置
	输出类型	可调
