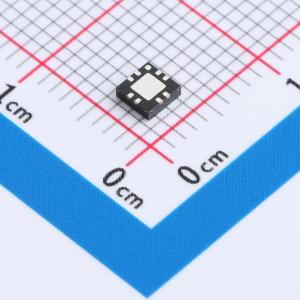

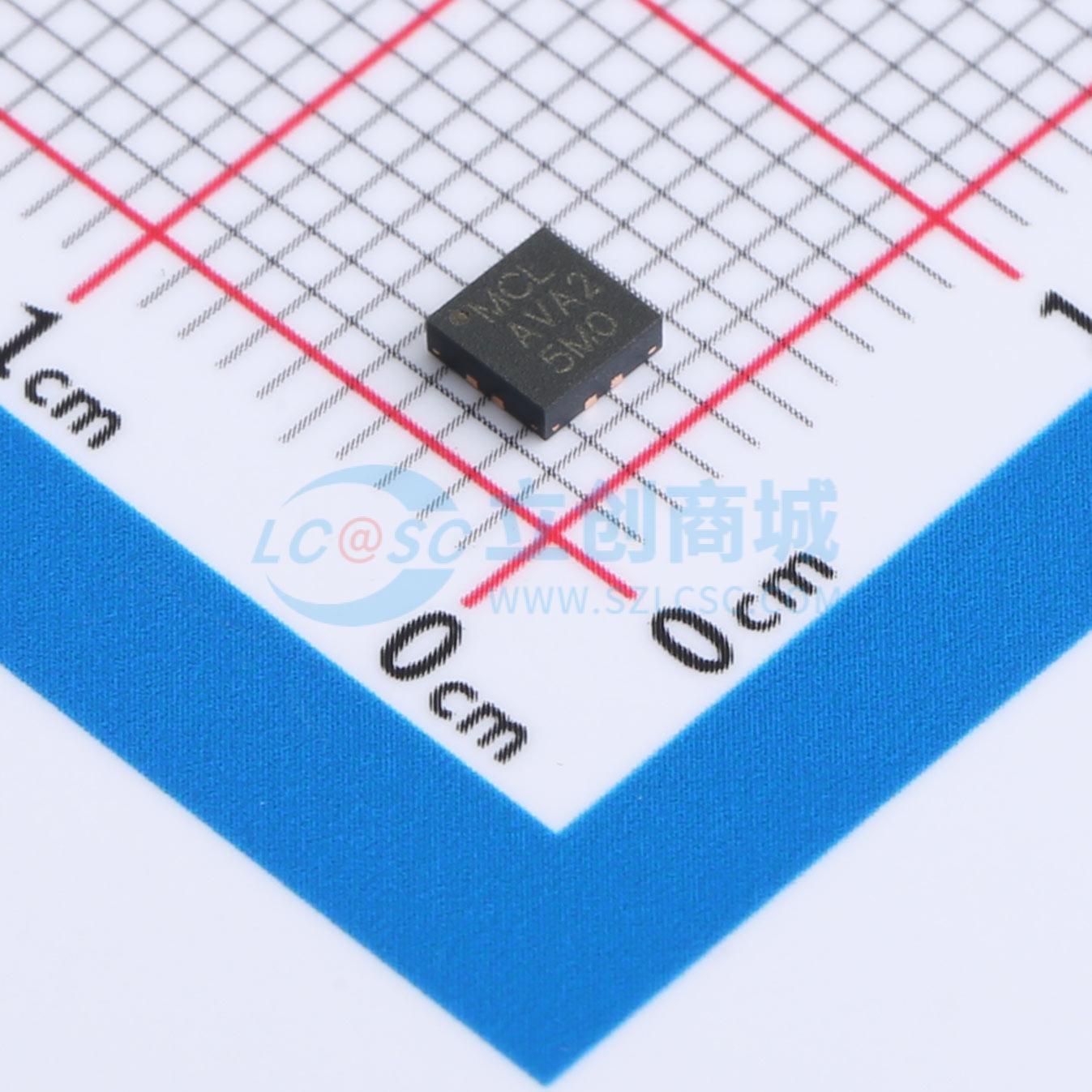

AVA-24A+
宽带微波单片放大器，5 - 20 GHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款表面贴装微波放大器，采用InGaAs PHEMT技术制造，是高达20 GHz的全集成增益模块。采用行业标准的3x3 mm MCLP（QFN）封装，提供出色的射频和热性能。在封装内集成了整个匹配网络和大部分偏置电路，减少了对复杂外部电路的需求，使用极其灵活、简单直接。
- 品牌名称
- Mini-Circuits
- 商品型号
- AVA-24A+
- 商品编号
- C3192131
- 商品封装
- QFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 5GHz~20GHz | |
| 增益 | 10.1dB | |
| 噪声系数 | 6.9dB | |
| 工作电压 | 5V | |
| 工作电流 | 120mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 20dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 19.3dB | |
| 输出回波损耗 | 13.1dB | |
| IP3 | 27.2dBm | |
| 功能特性 | 偏置控制电路 |
