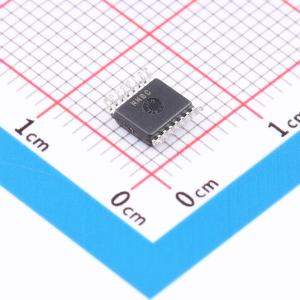

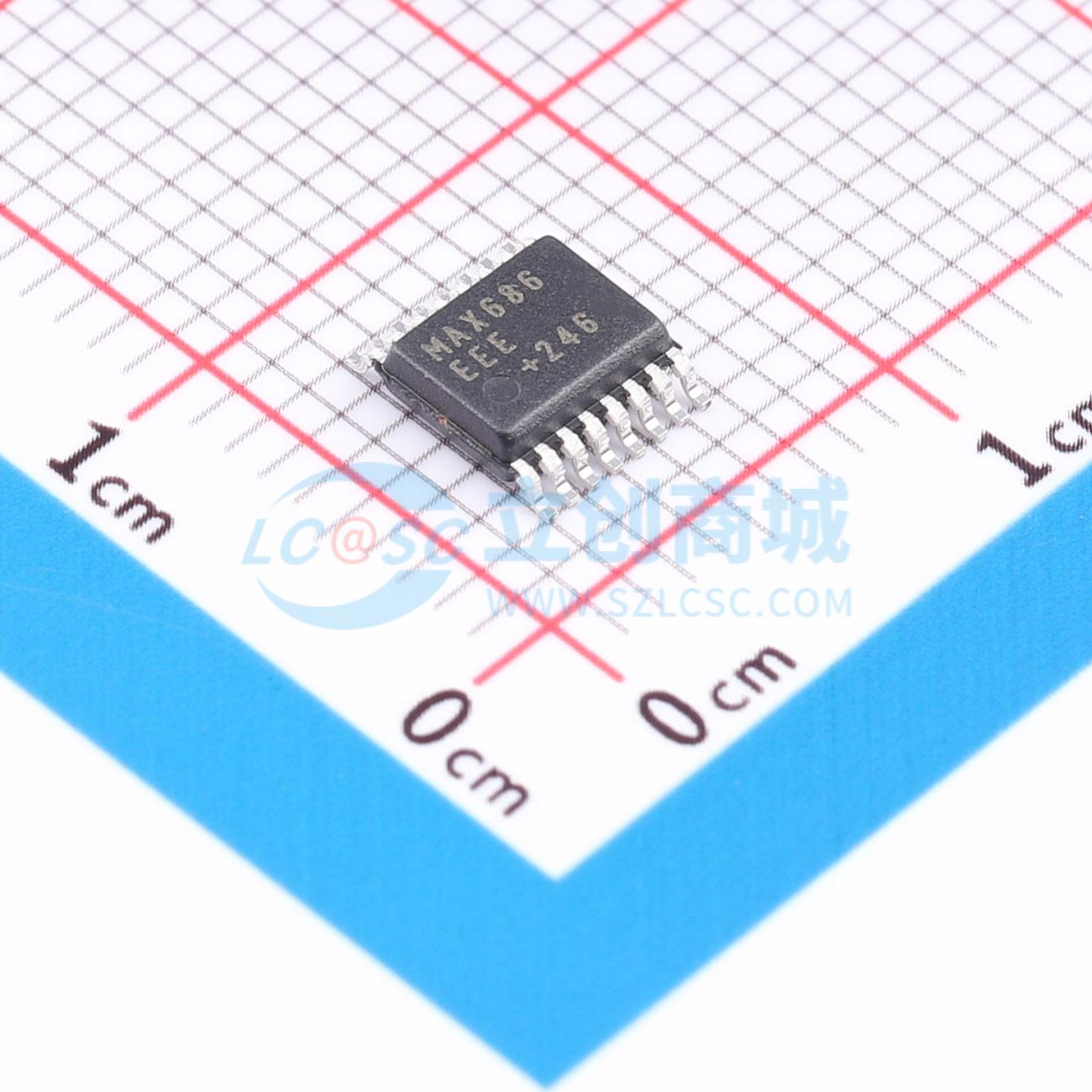

MAX686EEE+

DAC控制、boost反相型LCD偏置电源，内置开关

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX686EEE+
商品编号: C3192145
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.23克(g)

商品参数

商品概述

MAX686数模转换器（DAC）控制的升压/反相器IC可将正输入电压转换为最高+27.5V或 - 27.5V的正或负LCD偏置电压。该器件具有内部N沟道MOSFET开关、可编程电流限制，以及用于数字调节输出电压的内部6位数模转换器（DAC）。它采用小型16引脚QSOP封装（与8引脚SO封装尺寸相同）。 MAX686采用限流脉冲频率调制（PFM）控制方案，可在较宽的负载条件范围内实现高效率。其高开关频率（最高300kHz）允许使用小型外部元件。 LCDON输出可在移除显示逻辑电压时自动禁用LCD偏置电压，从而保护显示屏。MAX686的IC输入电压范围为+2.7V至+5.5V，电感器输入电压范围为+0.8V至+27.5V。典型静态电源电流为65μA，关断电流为1.5μA。 MAX686具有高度集成性，可节省空间、降低功耗并延长电池使用寿命，使其成为电池供电便携式设备的理想选择。MAX629与MAX686类似，只是它不包含内置DAC。两款器件均配有评估套件，方便进行设计。

商品特性

内部500mA、28V N沟道开关（无需外部FET）
输出电压可调至+27.5V或 - 27.5V
6位DAC控制输出电压
效率高达90%
小型16引脚QSOP封装（与8引脚SO封装尺寸相同）
电源正常指示
静态电流65μA
关断电流1.5μA
开关频率高达300kHz

应用领域

正或负LCD偏置
个人数字助理
笔记本电脑
便携式数据采集终端
掌上电脑
变容调谐二极管偏置

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~27.5V
	输出电压	1.25V~27.5V
	输出电流	-
	开关频率	300kHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
