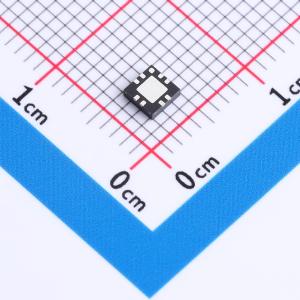

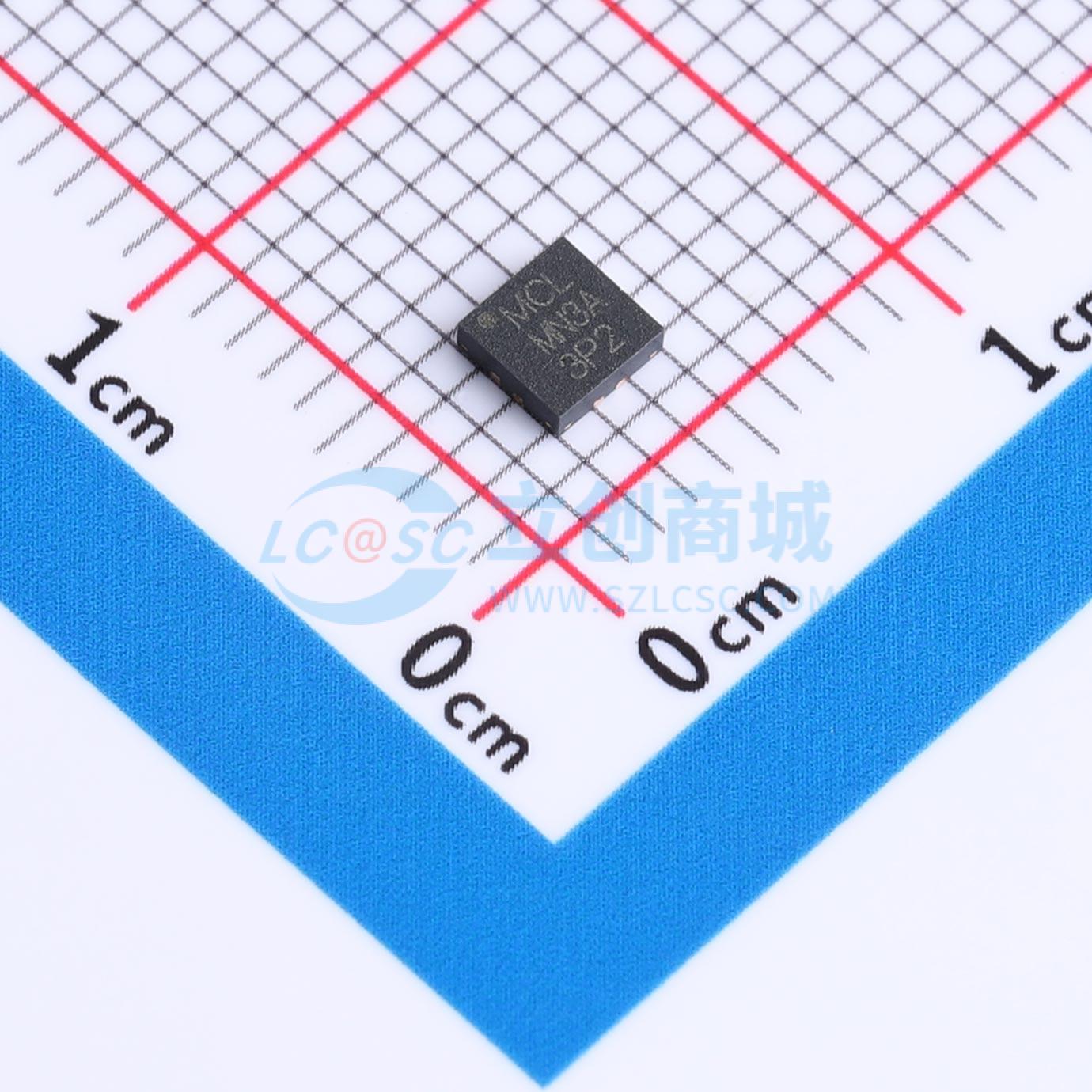

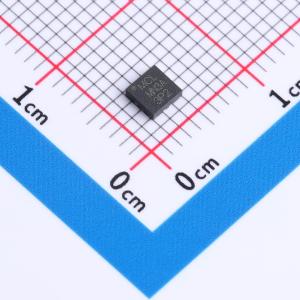

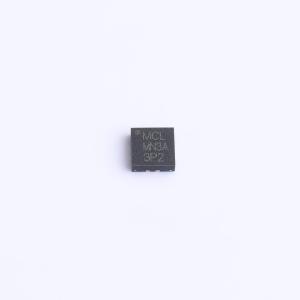

温馨提醒：图片仅供参考，商品以实物为准
MNA-3A+
MNA-3A+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- MNA-3A+
- 商品编号
- C3192134
- 商品封装
- QFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 500MHz~2.5GHz | |
| 增益 | 16.8dB | |
| 噪声系数 | 3.9dB | |
| 工作电压 | 2.8V~5V | |
| 工作电流 | 34.3mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 11.6dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 24.4dB | |
| 输出回波损耗 | 30.7dB | |
| IP3 | 24.1dBm | |
| 功能特性 | - |
商品概述
MNA-3A+是一款基于PHEMT工艺的宽带MMIC放大器，具有高有源方向性。该器件将完整的匹配网络和大部分偏置电路集成在封装内部，减少了对复杂外部电路的需求，使得应用极其简便。其设计采用单电源2.8V至5V供电，与50Ω系统匹配良好，并采用3×3mm 8引脚MCLP微型封装，适合高密度电路板布局。MNA-3A+属于MNA系列，提供裸片和封装形式。
商品特性
- 集成匹配网络、直流隔直和偏置电路
- 典型高有源方向性，16-25 dB
- 电源电压可选，2.8V至5V
- 超微型尺寸，0.120”×0.120”
- 输出功率高，在500 MHz时典型值可达+11.6 dBm
- 可进行水基清洗
应用领域
- 缓冲放大器
- 蜂窝通信
- 通信卫星
