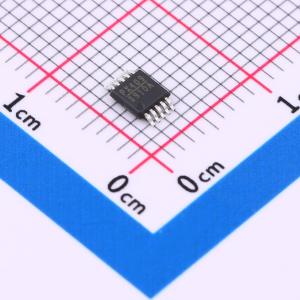

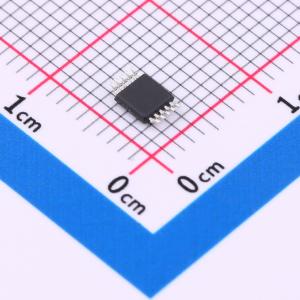

温馨提醒：图片仅供参考，商品以实物为准

MPQ3910AGK-AEC1-Z

35V升压控制器，具备轻载模式和多种保护功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC升压，电源输入7V~15V，输出12V~24V方案，MPQ3910A是一款峰值电流模式PWM升压控制器,能够驱动外部MOSFET处理超过10A的电流。该设备具有典型的工作电流为288μA,支持飞返、升压和单端初级电感转换器（SEPIC）应用。它具有可配置的30kHz至400kHz开关频率,软启动功能和轻载脉冲跳过模式。保护功能包括欠压锁定（UVLO）、过压保护（OVP）、短路保护（SCP）和过温保护（OTP）。
品牌名称: MPS(芯源)
商品型号: MPQ3910AGK-AEC1-Z
商品编号: C3191247
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.31克(g)
立创商城设计参考: DCDC升压-(3)电源输入7V~15V-(1)输出12V~24V方案

商品参数

商品概述

MPQ3910A是一款峰值电流模式的PWM升压控制器，可驱动能够处理超过10A电流的外部MOSFET。该器件的典型工作电流为288μA，适用于反激、升压和单端初级电感转换器（SEPIC）应用。电流模式控制提供了简单的环路补偿和逐周期电流限制。欠压锁定（UVLO）、软启动（SS）、内部稳压电源和斜率补偿等功能一应俱全，可最大限度减少外部元件数量。 1A栅极驱动器可最大限度降低外部MOSFET的功率损耗，同时允许使用各种标准阈值器件。此外，MPQ3910A采用脉冲跳跃模式，以提高轻载或空载时的效率。保护功能包括用于过载保护（OLP）的打嗝模式、过压保护（OVP）和短路保护（SCP）。 MPQ3910A采用MSOP - 10封装。

商品特性

保证工业/汽车级温度范围
5V至35V电源电压范围
12V、1A MOSFET栅极驱动器
外部软启动（SS）
轻载时采用脉冲跳跃模式
可配置的30kHz至400kHz开关频率
80kHz至400kHz频率可同步
逐周期电流限制
过压保护（OVP）
短路保护（SCP）
过温保护（OTP）
采用MSOP - 10封装
符合AEC - Q100 1级标准

应用领域

电信隔离电源
备用升压电源
启停升压电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	7V~35V
	输出电压	-
	输出电流	10A
	开关频率	300kHz~374kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式
	静态电流(Iq)	288uA
	开关管(内置/外置)	外置
	输出类型	可调
