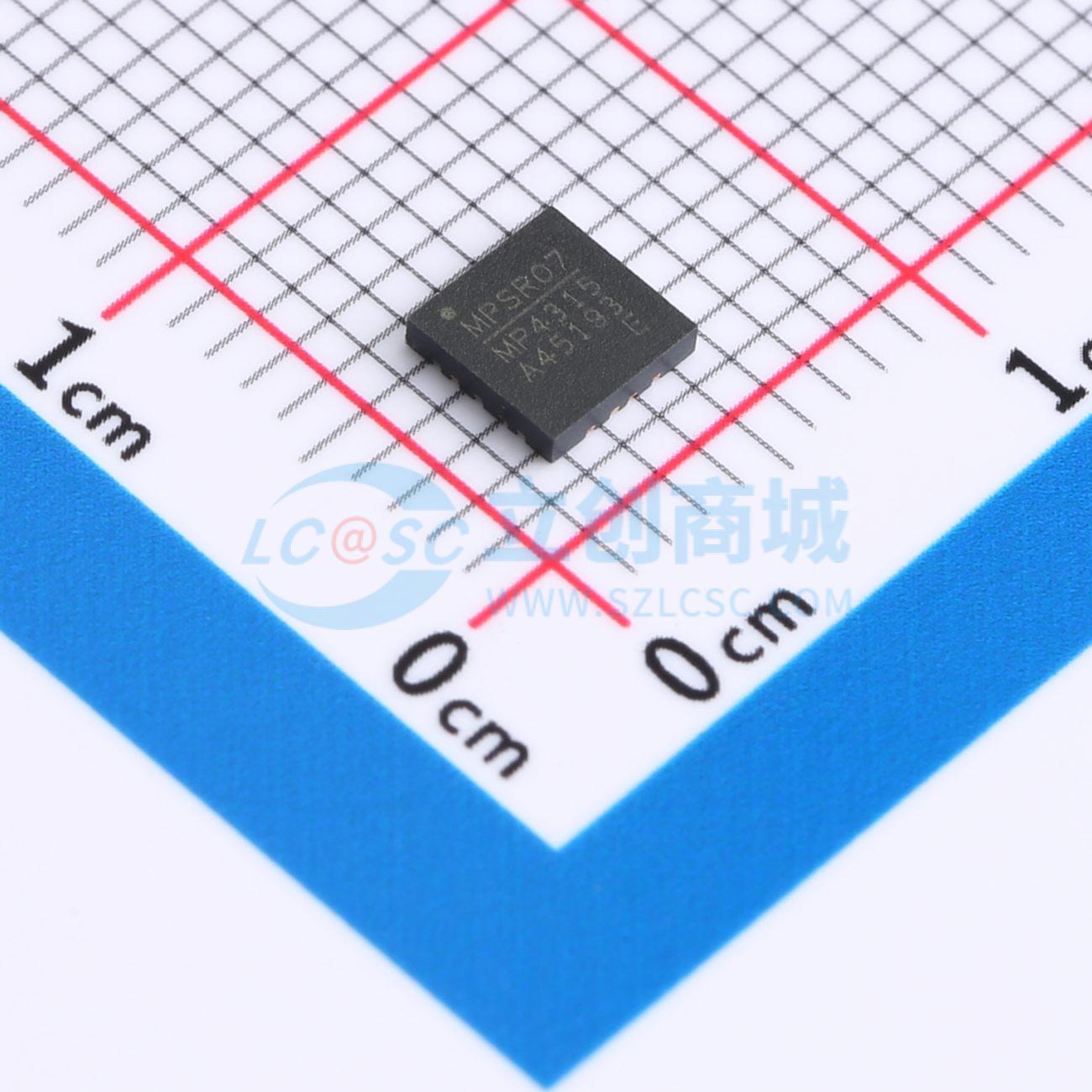

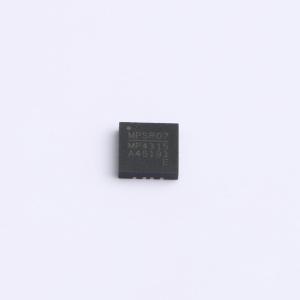

温馨提醒：图片仅供参考，商品以实物为准

MPQ4315GRE-AEC1-Z

45V 5A 低静态电流同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，MPQ4315是一款宽输入电压范围（3.3V至45V）的同步降压转换器,具有5A连续输出电流,低关断模式静态电流1.7μA,支持频率扩展谱（FSS）,适用于汽车电池应用。
品牌名称: MPS(芯源)
商品型号: MPQ4315GRE-AEC1-Z
商品编号: C3191969
商品封装: QFN-20(4x4)
包装方式: 编带
商品毛重: 0.33克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ4315是一款同步降压开关转换器，具备可配置频率，集成了内部高端MOSFET（HS-FET）和低端MOSFET（LS-FET）。它能提供高达5A的高效输出，采用电流模式控制实现快速环路响应。 3.3V至45V的宽输入范围适用于汽车输入环境中的各种降压应用。其低至1.7μA的关断模式静态电流使MPQ4315非常适合用于电池供电的应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动器损耗，可在宽负载范围内实现高功率转换效率。开漏电源正常信号指示输出是否在其标称电压的93%至106%范围内。频率折返有助于防止启动期间电感电流失控。热关断功能提供可靠的容错操作。为汽车冷启动条件提供高占空比和低压差模式。

商品特性

MPQ4315采用QFN - 20（4mmx4mm）可焊侧翼封装，符合AEC - Q100 1级标准。
3.3V至45V宽工作电压范围
5A连续输出电流
1.7μA低关断电源电流
18μA睡眠模式静态电流
内部48mΩ高端MOSFET和20mΩ低端MOSFET
适用于汽车电池应用的350kHz至1000kHz可配置开关频率
可与外部时钟同步
异相同步时钟输出
用于降低EMI的扩频频率（FSS）
用于降低EMI的对称VIN
电源正常输出
外部软启动
100ns最小导通时间
可选的高级异步模式（AAM）或强制连续导通模式（FCCM）
低压差模式
打嗝式过流保护
采用QFN - 20（4mmx4mm）封装
采用可焊侧翼封装
符合AEC - Q100 1级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
高级驾驶辅助系统
工业电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~45V
	输出电压	-
	输出电流	5A
	开关频率	350kHz~1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
