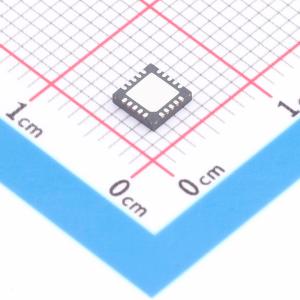

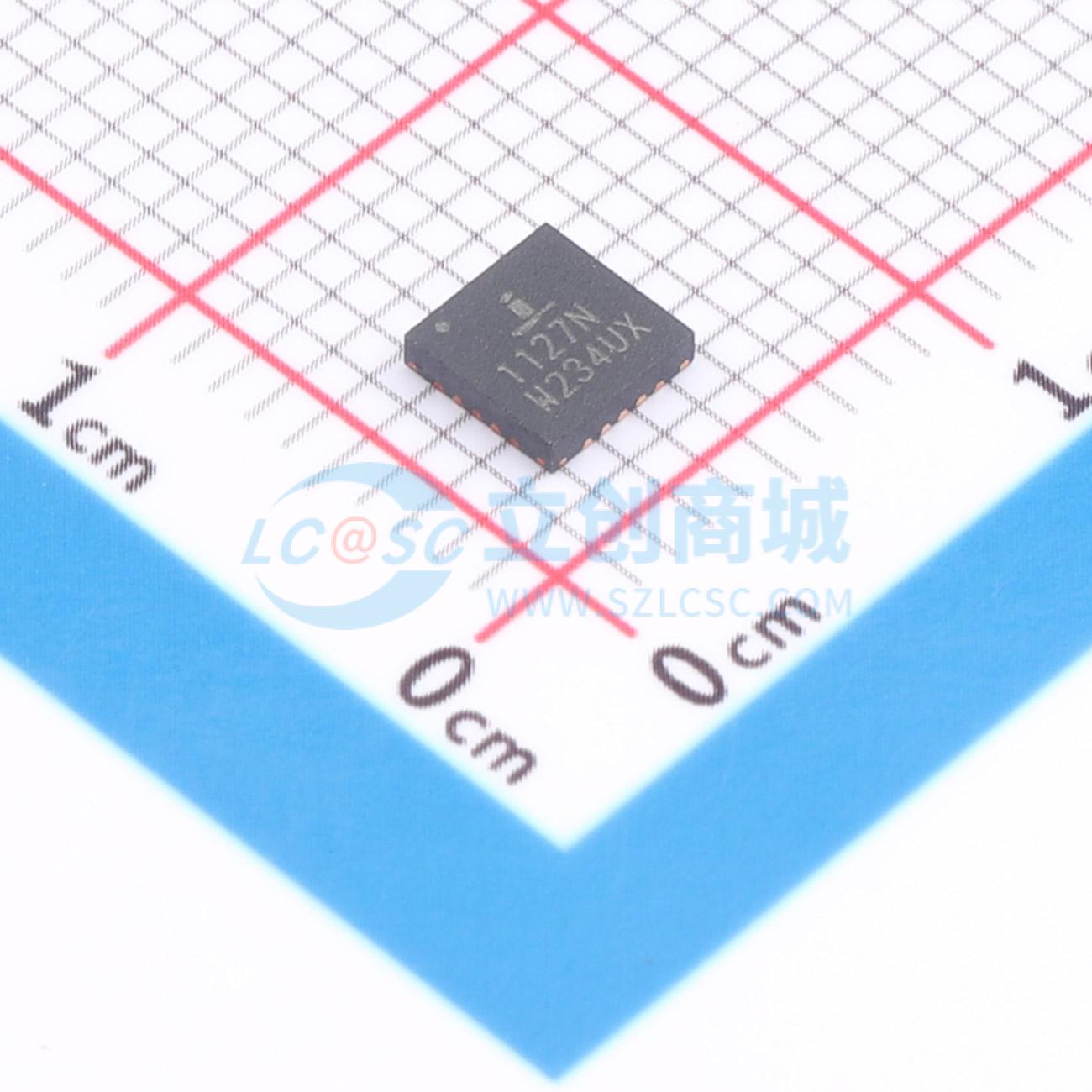

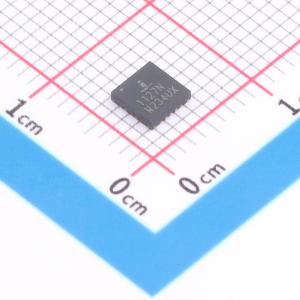

ISL91127IRNZ-T7A
ISL91127IRNZ-T7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL91127IRNZ-T7A
- 商品编号
- C3191971
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 开关频率 | 2.5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
ISL91127IR是一款适用于采用新型电池化学体系系统的高电流降压-升压开关稳压器。它采用瑞萨电子专有的降压-升压算法，在输入电压接近输出电压时，既能保持稳压，又能实现出色的效率和极低的输出电压纹波。 ISL91127IR能够在2.5V至4.35V的电池电压范围内提供至少2A的连续输出电流（VOUT = 3.3V）。这最大限度地提高了先进单节锂离子电池化学体系的能量利用率，这类电池在低于系统电压的情况下仍有相当大的剩余容量。其全同步低导通电阻的四开关架构以及仅30μA的低静态电流，可在所有负载条件下优化效率。 ISL91127IR支持固定3.3V或3.5V输出电压的独立应用，也支持通过外部电阻分压器实现可调输出电压。支持低至1.0V或高达5.2V的输出电压。 ISL91127IR采用20引脚、0.5mm间距的QFN（4mmx4mm）封装。2.5MHz的开关频率进一步减小了外部元件的尺寸。
商品特性
- 可接受高于或低于稳压输出电压的输入电压
- 降压和升压模式之间自动无缝切换
- 输入电压范围：1.8V至5.5V
- 输出电流：高达2A（PVIN = 2.5V，VOUT = 3.3V）
- 高效率：高达96%
- 30μA静态电流，最大限度提高轻载效率
- 2.5MHz开关频率，最小化外部元件尺寸
- 具备短路、过温和欠压全面保护
- 20引脚4mmx4mm QFN封装
应用领域
- 手持式和电池供电的消费类及医疗设备
- 为智能手机和平板电脑提供无掉电系统电压
- 无线通信设备
- 2G/3G/4G射频功率放大器
