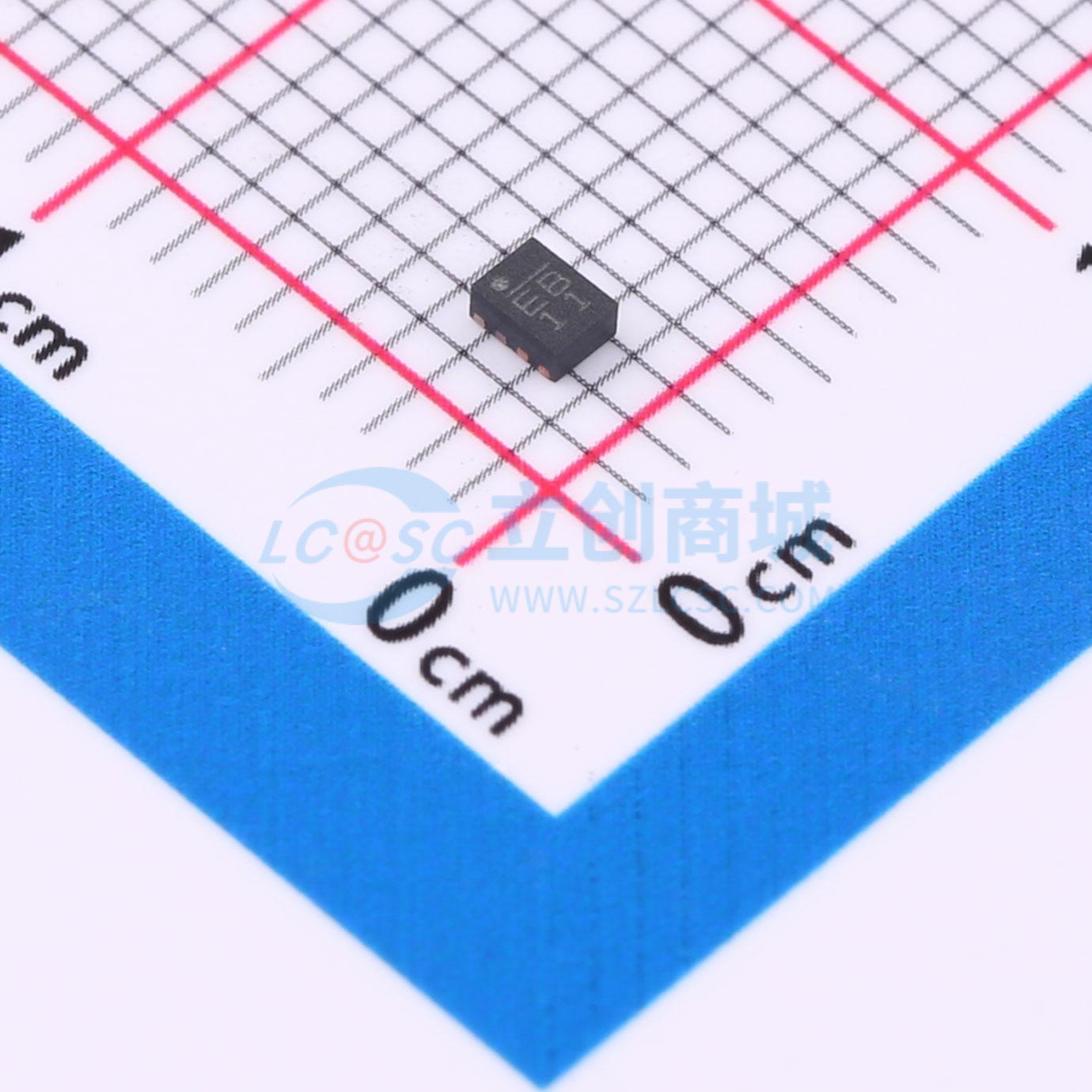

MP2162AGQH-Z

2A、6V、1.5MHz同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2162AGQH-Z
商品编号: C3192098
商品封装: QFN-8(1.5x2)
包装方式: 编带
商品毛重: 0.28克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2162A 是一款集成了内部功率 MOSFET 的单片降压型开关模式转换器。它能在 2.5V 至 6V 的输入电压下实现 2A 的连续输出电流，具有出色的负载和线性调整率。输出电压可低至 0.6V。恒定导通时间控制方案可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期限流和热关断。 MP2162A 采用小型 QFN - 8（2.0×1.5mm）、TQFN - 8（2.0x1.5mmx0.75mm）和 UTQFN - 8（2.0mmx1.5mmx0.55mm）封装，仅需少量易于获取的标准外部元件。 MP2162A 非常适合广泛的应用，包括高性能 DSP、FPGA、PDA 和便携式仪器。

商品特性

极低的静态电流（IQ），仅 17μA
默认 1.5MHz 开关频率
1.5% 的反馈电压（VFB）精度
使能（EN）和电源正常（Power Good）信号用于电源排序
2.5V 至 6V 的宽工作输入范围
输出电压可从 0.6V 开始调节
高达 2A 的输出电流
低压差时 100% 占空比
内置 110mΩ 和 60mΩ 功率 MOSFET 开关
逐周期过流保护
具有打嗝模式的短路保护
使用低等效串联电阻（ESR）输出陶瓷电容时稳定
提供 QFN - 8（2.0×1.5mm）、TQFN - 8（2.0x1.5mmx0.75mm）和 UTQFN - 8（2.0mmx1.5mmx0.55mm）封装

应用领域

无线/网卡
便携式仪器
电池供电设备
低电压 I/O 系统电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	-
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
