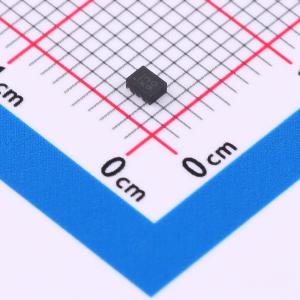

温馨提醒：图片仅供参考，商品以实物为准

MPQ2179GQHE-AEC1-Z

5.5V输入，3A峰值输出，2.4MHz同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，MPQ2179是一款单片式同步降压转换器,内置内部MOSFET,可在2.5V至5.5V的输入电压范围内提供高达3A的峰值输出电流,开关频率为2.4MHz。该器件采用恒定导通时间（COT）控制,具有快速瞬态响应和环路稳定特性。
品牌名称: MPS(芯源)
商品型号: MPQ2179GQHE-AEC1-Z
商品编号: C3192108
商品封装: QFN-8(1.5x2)
包装方式: 编带
商品毛重: 0.023克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MPQ2179是一款单片式降压开关模式转换器，内置功率MOSFET。该器件在2.5V至5.5V的输入电压范围内可实现3A的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V。恒定导通时间（COT）控制提供快速瞬态响应，便于环路稳定。故障保护功能包括逐周期电流限制和热关断。 MPQ2179非常适合广泛的应用，包括汽车信息娱乐系统、仪表盘和远程信息处理系统。 MPQ2179仅需少量易于获取的标准外部元件，采用超小型QFN - 8（1.5mmx2mm）封装。

商品特性

2.5V至5.5V宽工作输入电压范围
高达3A峰值输出电流
2.4MHz开关频率
用于电源排序的使能（EN）引脚
1%反馈（FB）精度
输出电压可从0.6V开始调节
65mΩ和35mΩ内部功率MOSFET开关
100%占空比
输出放电功能
电源正常（PG）指示
外部软启动（SS）控制
输出过压保护（OVP）
带打嗝模式的短路保护（SCP）
强制连续导通模式（FCCM）
采用QFN - 8（1.5mmx2mm）封装
采用可焊侧翼封装
符合AEC - Q100 1级标准

应用领域

汽车信息娱乐摄像头模块
钥匙扣
汽车仪表盘
汽车远程信息处理系统
工业电源
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	3A
	开关频率	2.4MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	460uA
	开关管(内置/外置)	内置
	输出类型	可调
