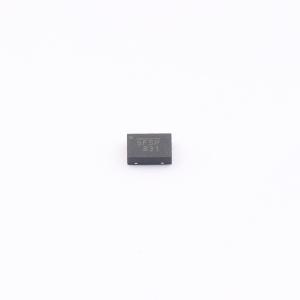

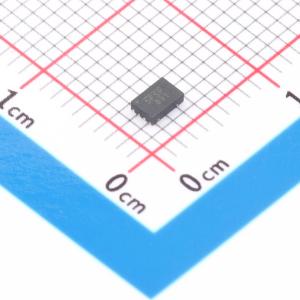

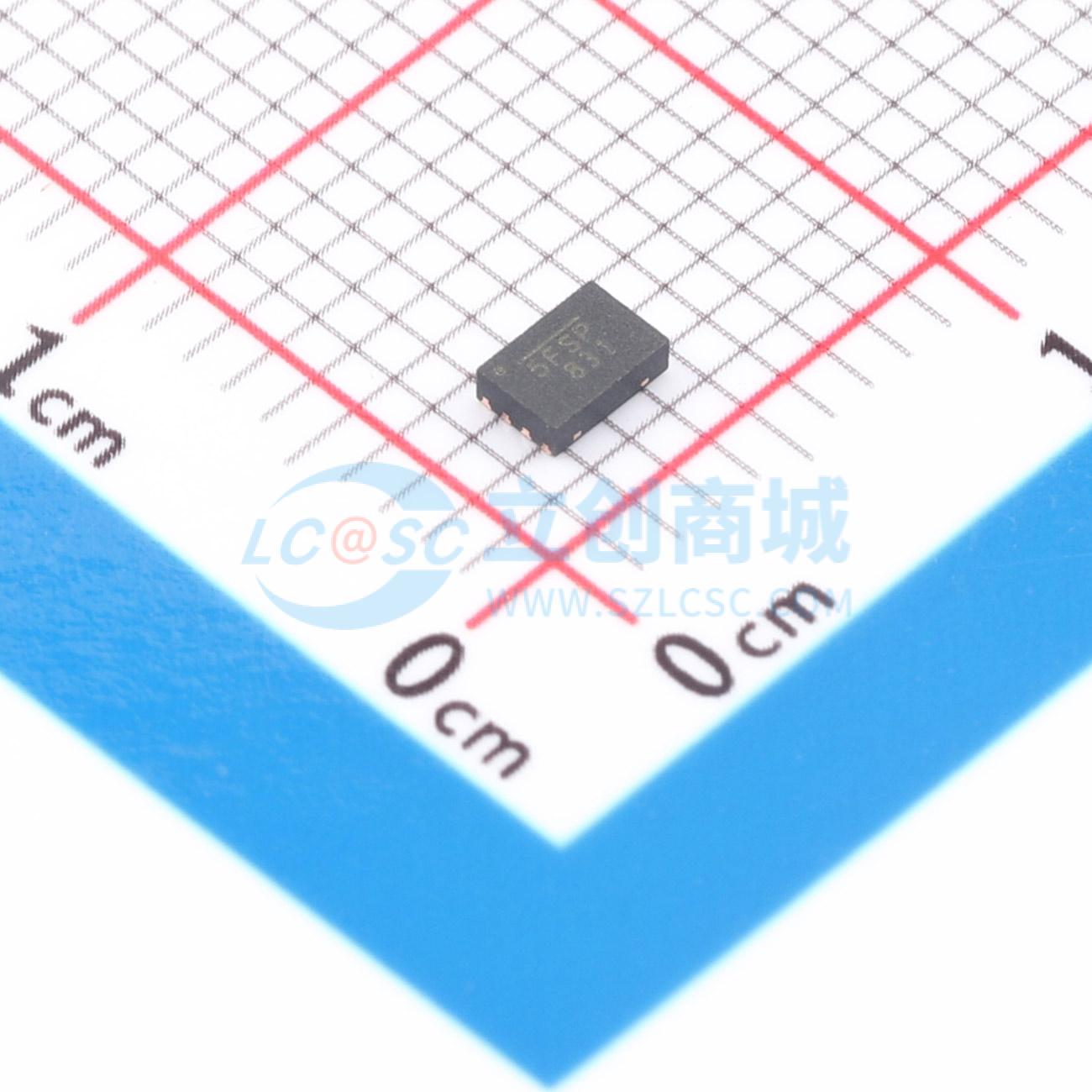

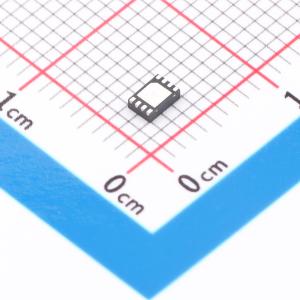

温馨提醒：图片仅供参考，商品以实物为准

MP2452DD-LF-Z

1A、36V、1MHz降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2452DD-LF-Z
商品编号: C3192117
商品封装: QFN-8(2x3)
包装方式: 编带
商品毛重: 0.081克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2452是一款高频（1MHz）降压开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供高达1A的高效输出电流，实现快速环路响应。 3.3V至36V的宽输入范围适用于汽车输入环境中的各种降压应用。3μA的关断模式静态电流使其可用于电池供电应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。频率折返有助于防止启动期间电感电流失控。热关断功能确保可靠的容错操作。 MP2452采用2mm x 3mm QFN8封装。

商品特性

1A连续负载电流
130μA工作静态电流
3.3V至36V宽工作输入范围
500mΩ内部功率MOSFET
1MHz固定开关频率
内部补偿
使用陶瓷输出电容时稳定
内部软启动
效率>90%
+0.794V反馈参考电压，输出可从+0.794V调节至33V
3μA低关断电源电流
2mm x 3mm QFN8封装

应用领域

高压功率转换
汽车系统
工业电源系统
分布式电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电压	794mV~33V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	130uA
	开关管(内置/外置)	内置
	输出类型	可调
