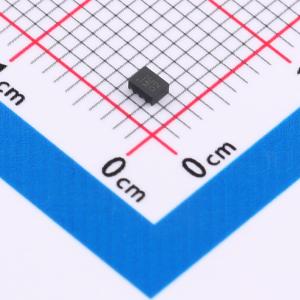

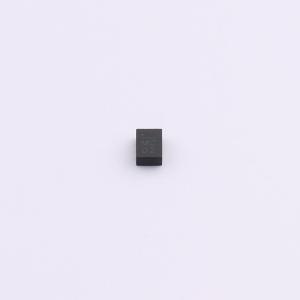

温馨提醒：图片仅供参考，商品以实物为准

MPQ2179AGQHE-AEC1-Z

具备电源正常指示和软启动功能的6V、3A、2.4MHz同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ2179AGQHE-AEC1-Z
商品编号: C3192087
商品封装: QFN-8(1.5x2)
包装方式: 编带
商品毛重: 0.026克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MPQ2179A 是一款集成内部功率 MOSFET 的单片式降压开关模式转换器。它能在 2.5V 至 6V 的输入电压（VIN）范围内实现高达 3A 的输出电流（IOUT），具有出色的负载和线性调整率。输出电压（VOUT）可调节至低至 0.6V。 MPQ2179A 非常适合广泛的应用，包括汽车仪表盘、远程信息处理和信息娱乐系统。恒定导通时间（COT）控制提供快速瞬态响应，并简化了环路稳定。完整的保护功能包括逐周期电流限制、输出过压保护（OVP）和热关断。 MPQ2179A 仅需少量易于获取的标准外部组件，采用紧凑的 QFN - 8（1.5mmx2mm）封装。

商品特性

专为汽车应用设计：
- 2.5V 至 6V 宽工作输入电压（VIN）范围
- 高达 3A 输出电流（IOUT）
- 1% 反馈（FB）精度
- -40℃ 至 +150℃ 工作结温（TJ）范围
- 符合 AEC - Q100 1 级标准
延长电池寿命：
- 高性能以改善散热：
  - 65mΩ 和 35mΩ 集成内部功率 MOSFET
- 针对降低 EMC 和 EMI 进行优化：
  - 2.4MHz 开关频率（fSW）
  - MeshConnectTM 倒装芯片封装
- 针对电路板尺寸和物料清单进行优化：
  - 集成内部功率 MOSFET
  - 集成补偿网络
  - 采用紧凑的 QFN - 8（1.5mmx2mm）封装
  - 固定输出选项（1）：0.7V、0.75V、0.8V、0.85V、0.88V、0.9V、1.05V、1V、1.1V、1.2V、1.25V、1.5V、1.8V、2.5V、2.8V 和 3.3V
其他特性：
- 用于电源排序的使能（EN）引脚
- 电源正常（PG）信号
- 100% 占空比
- 外部软启动（SS）控制
- 输出放电功能
- 带打嗝模式的 OVP 和 SCP
- 采用可焊侧翼封装
- MPSafe™ QM（提供相关文档）

应用领域

汽车仪表盘、远程信息处理和信息娱乐系统
摄像头模块
钥匙扣
工业电源
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~5.5V
	输出电流	3A
	开关频率	2.4MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	21uA
	开关管(内置/外置)	内置
	输出类型	可调
