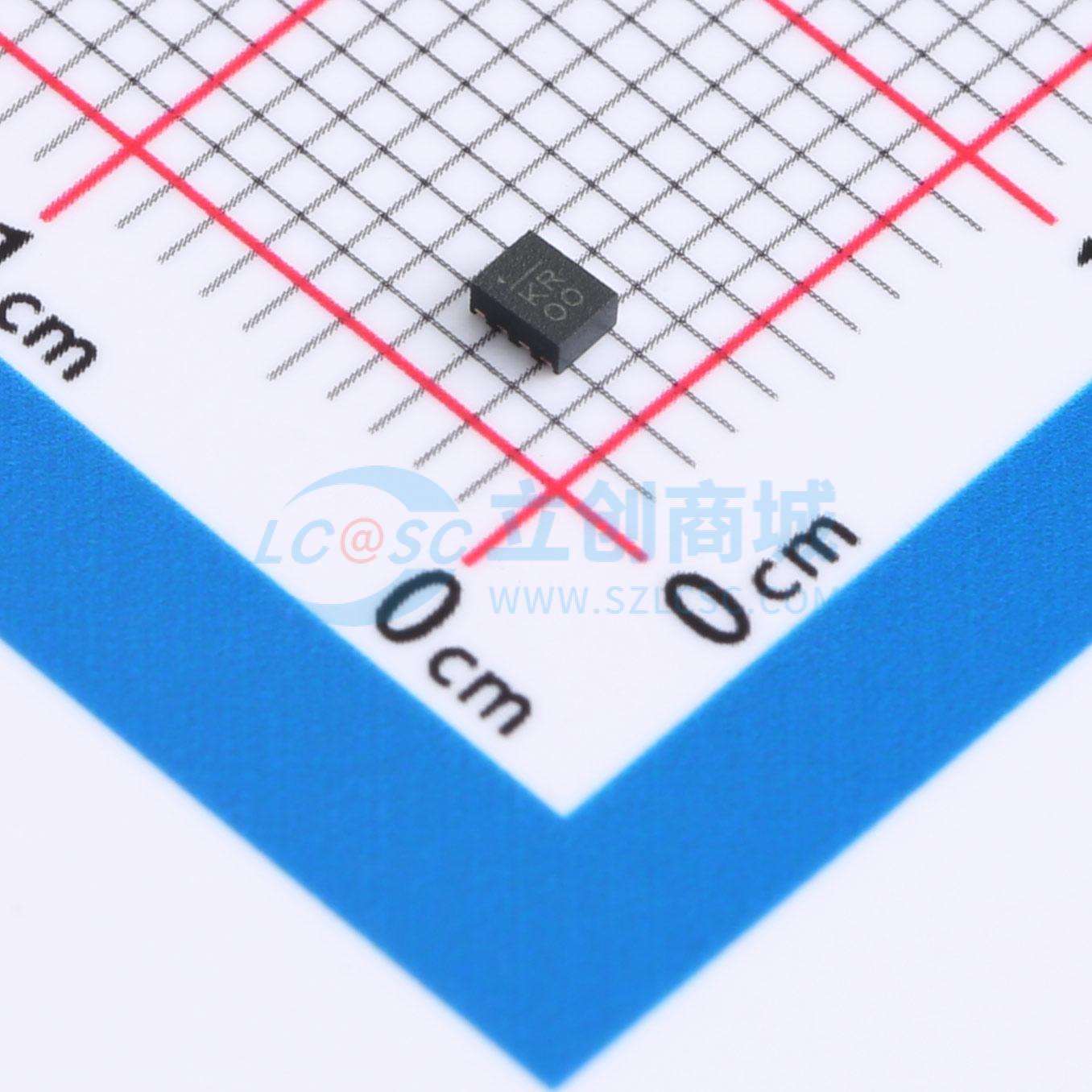

温馨提醒：图片仅供参考，商品以实物为准
MPQ2177GQHE-AEC1-Z
降压型 1A 2.5V~5.5V
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V以内，1A以内(小电流)方案，MPQ2177是一款单片同步降压开关模式转换器,内置内部MOSFET,适用于汽车应用。其工作电压范围为2.5V至5.5V,最大连续输出电流为1A,开关频率为2.4MHz,具有1%的反馈精度。该器件采用恒定导通时间控制方案,提供快速瞬态响应和环路稳定。故障保护包括逐周期限流和热关断。MPQ2177适用于汽车娱乐系统、摄像头模块、钥匙扣、仪表盘和远程信息处理系统等应用。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2177GQHE-AEC1-Z
- 商品编号
- C3192093
- 商品封装
- QFN-8(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 1A | |
| 开关频率 | 2.4MHz~2.64MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 460uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ2177 是一款单片降压开关模式转换器，内置功率 MOSFET。在 2.5V 至 5.5V 的输入电压（VIN）范围内，它可实现 1A 的连续输出电流，具有出色的负载和线性调整率。输出电压（VOUT）可调节至低至 0.6V。 恒定导通时间（COT）控制方案可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MPQ2177 非常适合广泛的应用，包括汽车信息娱乐系统、仪表盘和远程信息处理系统。 MPQ2177 仅需少量易于获取的标准外部组件，采用超小型 QFN - 8（1.5mmx2mm）封装。
商品特性
- 专为汽车应用设计
- 2.5V 至 5.5V 宽工作 VIN 范围
- 高达 1A 输出电流
- 1% 反馈精度
- 结温工作范围为 -40℃ 至 +150℃
- 高性能，改善散热
- 75mΩ 和 45mΩ 内部功率 MOSFET
- 针对 EMC/EMI 进行优化
- 2.4MHz 开关频率
- 全负载范围内强制连续导通模式（CCM）
- MeshConnectTM 倒装芯片封装
- 针对电路板尺寸和物料清单进行优化
- 内置功率 MOSFET
- 集成补偿网络
- 固定输出选项
- 附加特性
- 用于电源排序的使能引脚（EN）
- 电源正常指示（PG）
- 100% 占空比导通
- 外部软启动（SS）控制
- 输出放电功能
- 输出过压保护（Vo OVP）
- 带打嗝模式的短路保护（SCP）
- 提供 QFN - 8（1.5mmx2mm）封装
- 提供可焊侧翼封装
- 符合 AEC - Q100 1 级标准
应用领域
- 汽车信息娱乐摄像头模块
- 钥匙扣
- 汽车仪表盘
- 汽车远程信息处理系统
- 工业电源
- 电池供电设备
