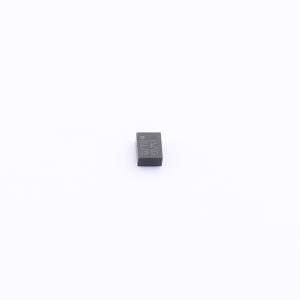

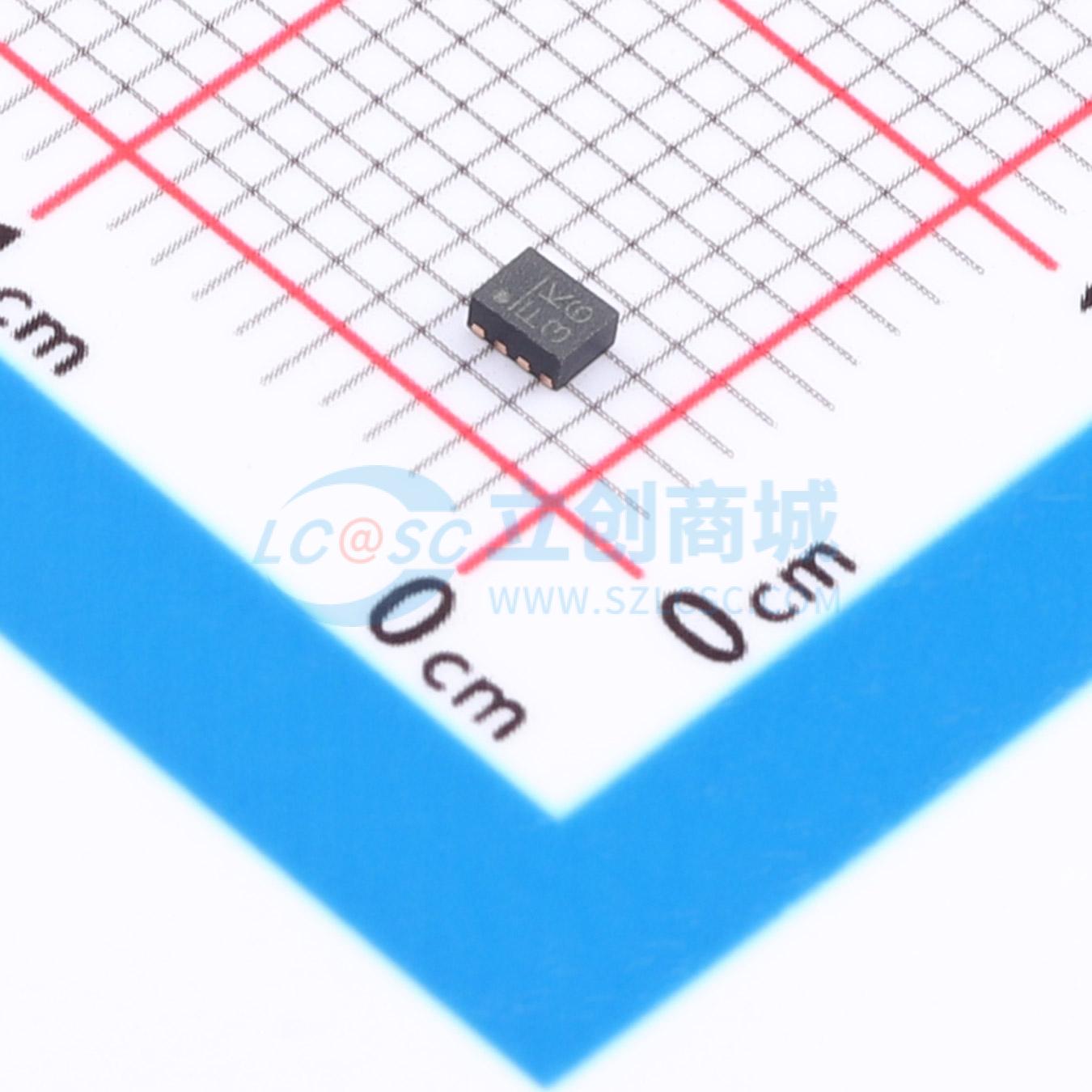

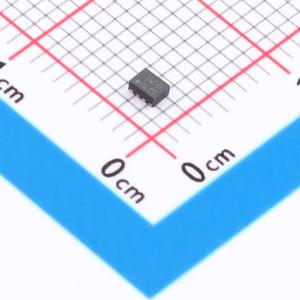

MP3416GQH-Z

具有低静态电流、1.1A开关电流、输出断开和电池检测功能的升压转换器

SMT扩展库PCB免费打样

描述: MP3416是一款低静态电流升压转换器，采用峰值电流控制和可变频率架构来调节输出电压。MP3416可在低至0.86V的输入电压下工作，提供1.8V至5.5V的输出电压。MP3416工作在峰值电流控制模式，具有良好的瞬态响应
品牌名称: MPS(芯源)
商品型号: MP3416GQH-Z
商品编号: C3192084
商品封装: QFN-8(2x1.5)
包装方式: 编带
商品毛重: 1克(g)
立创商城设计参考: DCDC升压-(1)电源输入3V以内-(2)输出5V~12V方案

商品参数

商品概述

MP3416是一款低静态电流升压转换器，采用峰值电流控制和可变频率架构来调节输出电压。MP3416可在低至0.86V的输入电压下工作，提供1.8V至5.5V的输出电压。 MP3416工作在峰值电流控制模式，具有良好的瞬态响应。集成的P沟道同步整流器提高了效率，无需外部肖特基二极管。在轻载条件下，峰值电流降至约350mA，器件进入脉冲跳跃模式以降低功耗。当MP3416关断时，输出与输入断开，使关断模式下的输出电流小于0.65μA。 MP3416提供8引脚TSOT23和8引脚QFN（1.5mmx2.0mm）封装。

商品特性

输入电压范围：0.86V至5.5V
启动电压范围：1.25V至5.5V
输出电压范围：1.8V至5.5V
静态电流9.5μA
关断电流<650nA
在100μA - 200μA轻载条件下效率高达80%
当VIN < VOUT时，关断模式下输出断开
可调节的低电量检测
内部同步整流器
过温保护（OTP），155℃热关断
提供TSOT23-8和QFN-8（1.5mmx2.0mm）封装

应用领域

医疗设备
数字零售显示屏
游戏控制器
遥控器
电池供电产品
手持电脑和智能手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	860mV~5.5V
	输出电压	1.8V~5.5V
	输出电流	1.1A
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	650nA
	开关管(内置/外置)	内置
	输出类型	可调
