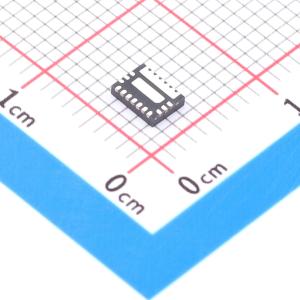

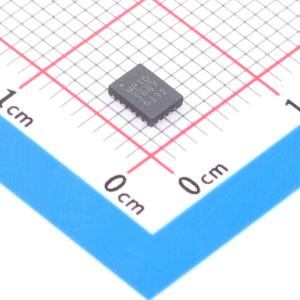

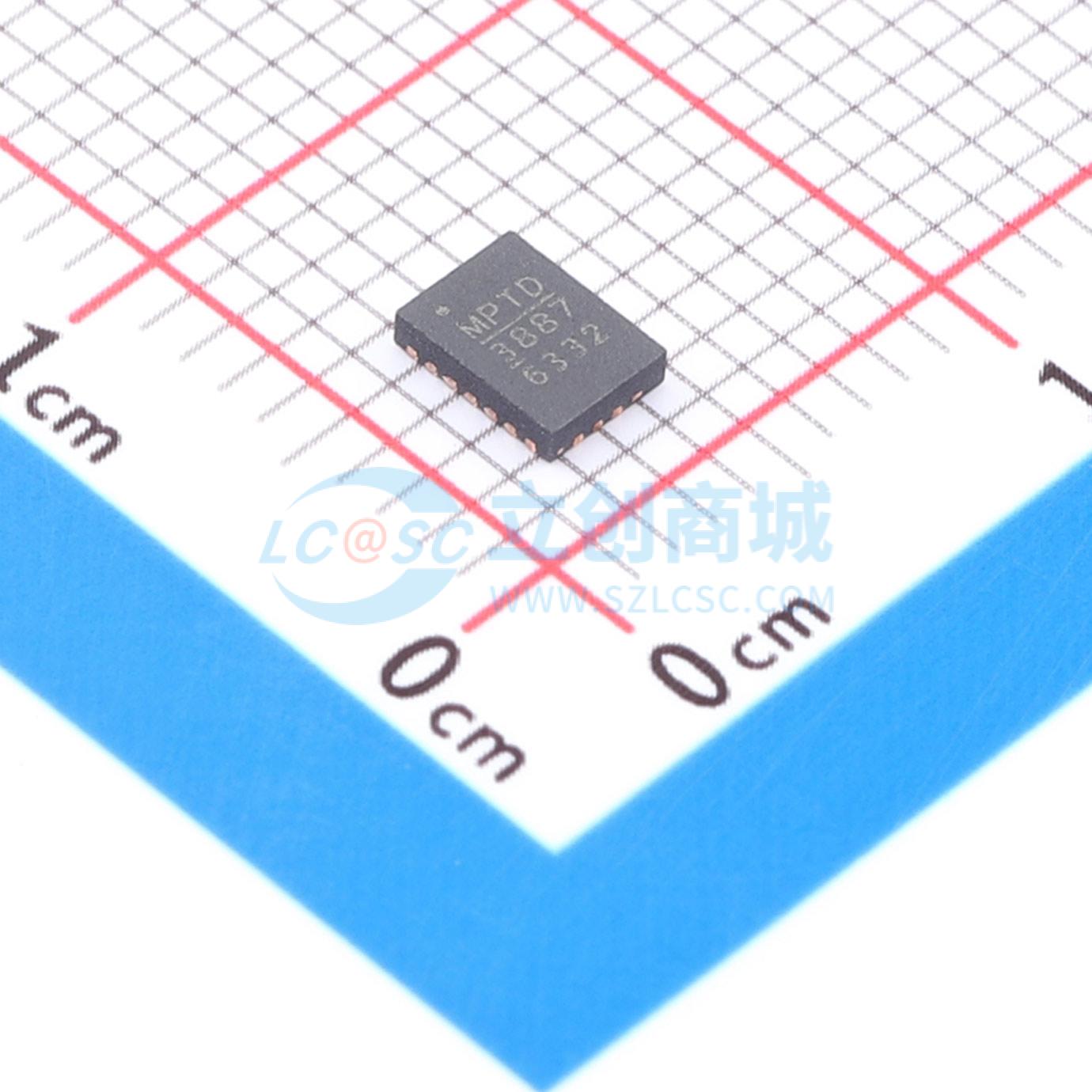

MP38876DL-LF-Z

降压型 15A 4.5V~28V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP38876DL-LF-Z
商品编号: C3191959
商品封装: QFN-20(3x4)
包装方式: 编带
商品毛重: 0.216克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	外部补偿；频率同步；逐波限流；可调软启动；过流保护；工作状态指示；输出电压跟随；保护锁死

商品概述

MP38876 是一款单片降压开关模式转换器，内置功率 MOSFET。在较宽的输入电源范围内，它能实现 15A 的连续输出电流，且具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MP38876 仅需少量易于获取的标准外部元件，采用 20 引脚 3mm x 4mm QFN 封装。 MP38876 适用于广泛的应用场景，包括分布式电源系统、线性稳压器的预调节器、PCB 空间受限平台的紧凑型 DC-DC 稳压器。

商品特性

4.5V 至 28V 宽工作输入范围
15A 输出电流
25mΩ 内部功率 MOSFET 开关
同步栅极驱动器
可从 300kHz 至 > 1MHz 外部时钟同步，或采用 400kHz 固定开关频率
同步输出，用于驱动另一个稳压器进行移相操作
反馈电压精度：2%
可编程软启动
启动跟踪
使能和电源正常信号，用于电源排序
逐周期过流保护
热关断
输出电压可在 0.8V 至 12V 范围内调节
使用低 ESR 输出陶瓷电容时稳定
采用 3mm x 4mm QFN 封装

应用领域

分布式电源系统
线性稳压器的预调节器
PCB 空间受限平台的紧凑型 DC-DC 稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	-
	输出电流	15A
	开关频率	400kHz
	工作温度	-40℃~+85℃@(TA)
