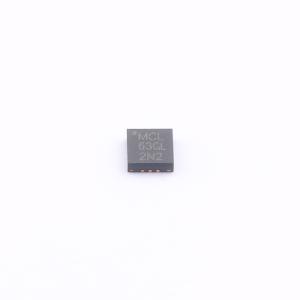

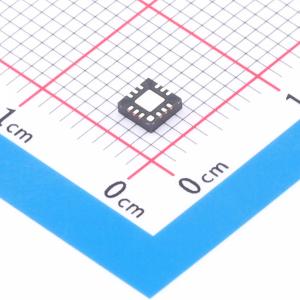

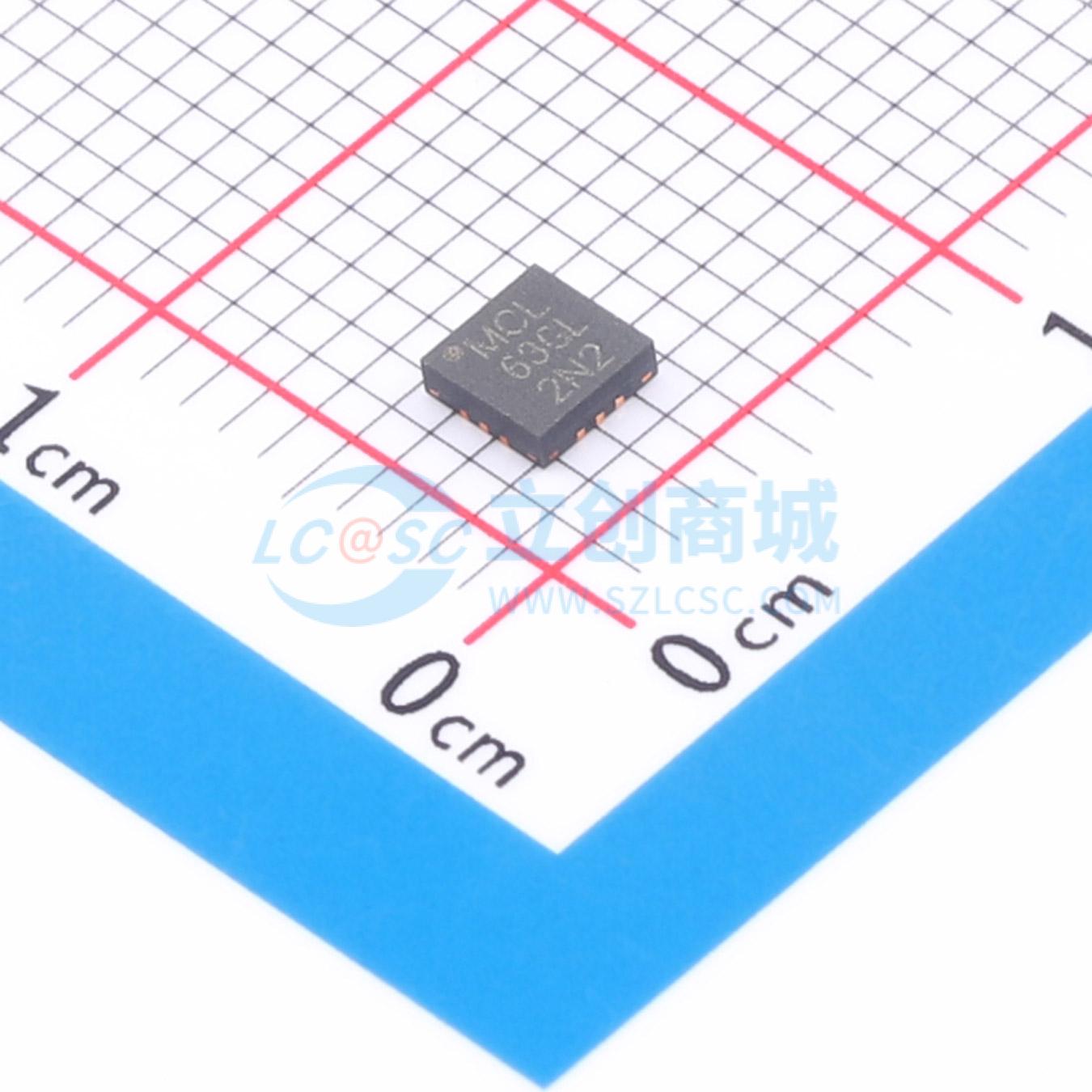

PMA3-352GLN+
低噪声高增益单片放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- PMA3-352GLN+
- 商品编号
- C3190821
- 商品封装
- DQ1225
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 2.5GHz~3.5GHz | |
| 增益 | 32.7dB | |
| 噪声系数 | 0.6dB | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 69mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 14.9dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 11dB | |
| 输出回波损耗 | 10dB | |
| IP3 | 28.6dBm | |
| 功能特性 | - |
商品概述
PMA3-352GLN+是一款基于PHEMT的宽带低噪声MMIC放大器，其独特之处在于在宽频带内兼具低噪声、高三阶截点和平坦的增益特性，使其非常适合对灵敏度要求高、动态范围大的S波段接收机应用。该设计采用单+5V电源供电，与50Ω系统匹配良好，并采用微型、薄型封装（3×3×0.89mm），适用于密集的电路板布局。
商品特性
- 平坦增益，±0.9 dB
- 低噪声系数，典型值0.7 dB
- 高增益，典型值高达28.5 dB
- 高三阶截点，典型值+27.8 dBm
应用领域
- 5G
- WiFi
- WLAN
- UMTS
- LTE
