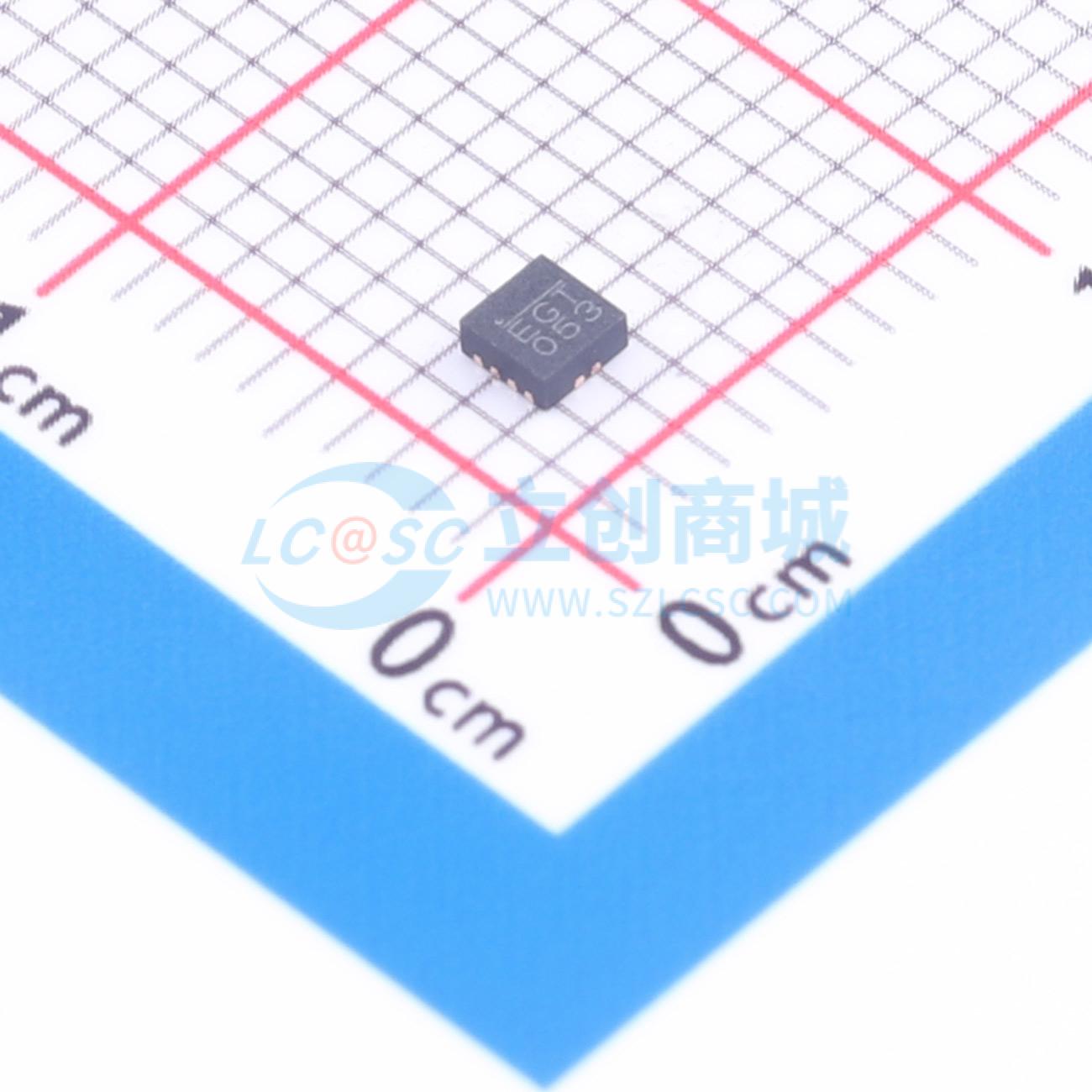

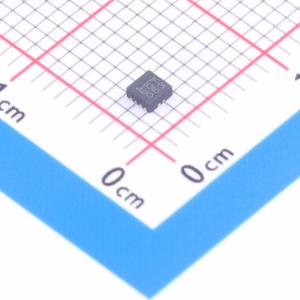

温馨提醒：图片仅供参考，商品以实物为准

MP28300GG-Z

品牌名称: MPS(芯源)
商品型号: MP28300GG-Z
商品编号: C3187819
商品封装: QFN-12(2x2)
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

MP28300 是一款单片电源管理单元，包含 300mA 高效降压开关稳压器和一个 100mA LDO 稳压器。当负载电流低至 μA 范围时，纳安级静态电流可实现极高的效率。MP28300 的最低输入电压低至 2V，允许系统直接由电池供电运行。恒定导通时间控制方案可提供快速瞬态响应、高光负载效率，且所需电容最小。通过集成误差放大器来校正输出电压，可实现精确稳压。一个 100mA LDO 稳压器可提供干净的输出电压，便于系统配置。 CTRL 引脚可控制开关和输出电压选择功能。故障保护功能包括欠压锁定 (UVLO)、过流保护 (OCP) 和热关断。 MP28300 所需的现成标准外部元件数量极少，采用小型 QFN - 12 (2mmx2mm) 封装。

商品特性

超低静态电流 (Iq)：500nA
2.0V 至 5.5V 宽工作输入范围
7 种可选输出电压
高达 300mA 输出电流
连续导通模式 (CCM) 下 1.5MHz 开关频率
降压模式下 100% 占空比
0.25Ω 和 0.25Ω 内部功率 MOSFET 开关
逐周期过流保护 (OCP)
带打嗝模式的短路保护 (SCP)
100mA LDO
超低静态电流 (Iq)：300nA
2.0V 至 5.5V 工作输入范围
3 种可选输出电压
过温保护 (OTP)
采用 QFN - 12 (2mmx2mm) 封装

应用领域

可穿戴设备
物联网
便携式仪器
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~5.5V
	输出电压	1.782V~1.818V
	输出电流	300mA
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
