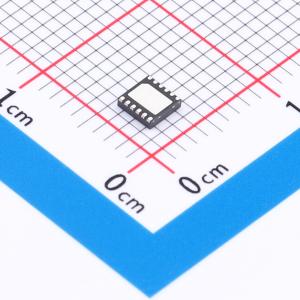

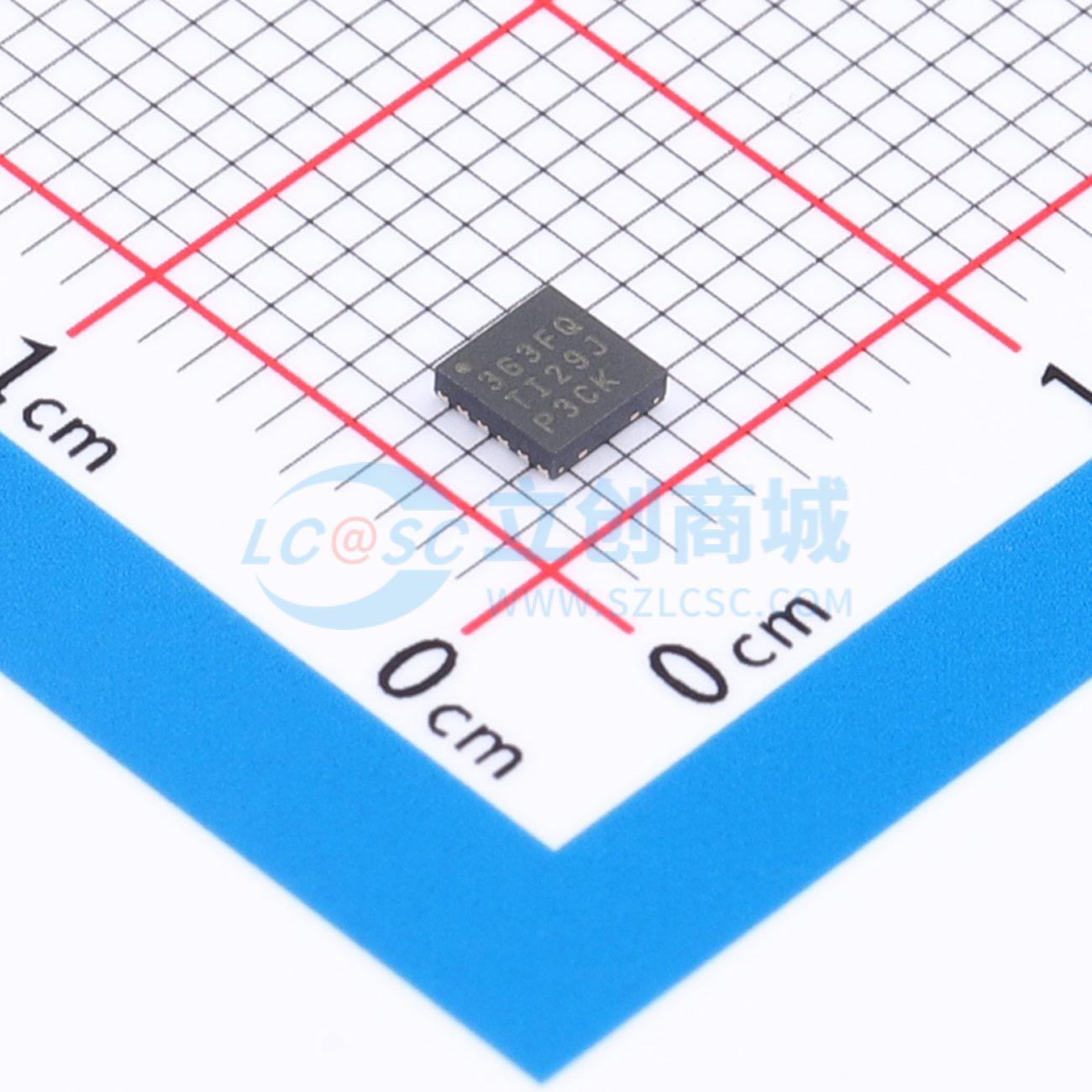

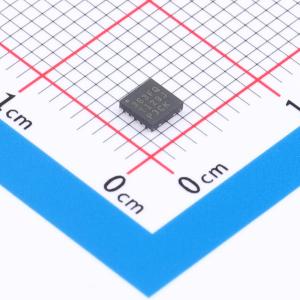

温馨提醒：图片仅供参考，商品以实物为准

LMR23630FQDRRRQ1

36V 3A 同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR23630-Q1 通过汽车认证的 SIMPLE SWITCHER® 4V 至 36V、3A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR23630FQDRRRQ1
商品编号: C3187832
商品封装: SON-12(3x3)
包装方式: 编带
商品毛重: 0.199836克(g)

商品参数

商品概述

LMR23630-Q1 SIMPLE SWITCHER是一款简便易用的36V、3A同步降压稳压器。该器件具有4V至36V的宽输入范围，适用于从工业到汽车各类应用中非稳压电源的电压调节。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。其静态电流低至75μA，因此适用于电池供电类系统。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。这样还能够最大限度地减少外部元件数。该器件还具有恒定频率FPWM模式，可在轻载时实现较小的输出电压纹波。该器件的扩展系列产品能够以引脚到引脚兼容的封装提供1A (LMR23610-Q1)、1.5A (LMR23615-Q1) 和2.5A (LMR23625-Q1) 负载电流选项，从而可以实现简单且最佳的PCB布局。利用精密使能端输入可以简化稳压器控制和系统电源定序。保护特性包括逐周期电流限制、间断模式短路保护和过多功率耗散而引起的热关断。

商品特性

符合汽车应用标准，具有符合AEC-Q100标准的下列特性：
器件温度1级： -40°C至 +125°C的环境运行温度范围
器件HBM ESD分类等级2
器件CDM ESD分类等级：带RT的SOIC和WSON - C4B级，带PGOOD的WSON - C5级
4V至36V的输入范围
3A持续输出电流
最短导通时间：60ns
内置补偿功能，便于使用
400kHz固定开关频率和可调开关频率两种选择
在轻负载条件下，有脉频调制(PFM)和强制脉宽调制(PWM)两种模式可供选项
与外部时钟频率同步
对于PFM选项，无负载条件下的静态电流为75μA
电源正常选项
软启动至预偏置负载
支持高占空比运行模式
具有间断模式的输出短路保护
8引脚HSOIC和12引脚WSON可湿侧面，具有PowerPAD封装选项
结合使用LMR23630-Q1和WEBENCH电源设计器创建定制设计

应用领域

汽车信息娱乐系统：仪表组、音响主机、抬头显示
USB充电
一般电池供电应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	1V~28V
	输出电流	3A
	开关频率	200kHz~2.2MHz；400kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
