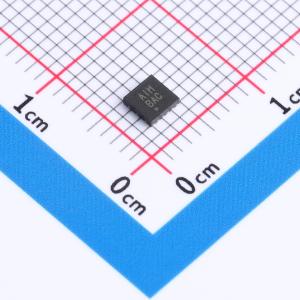

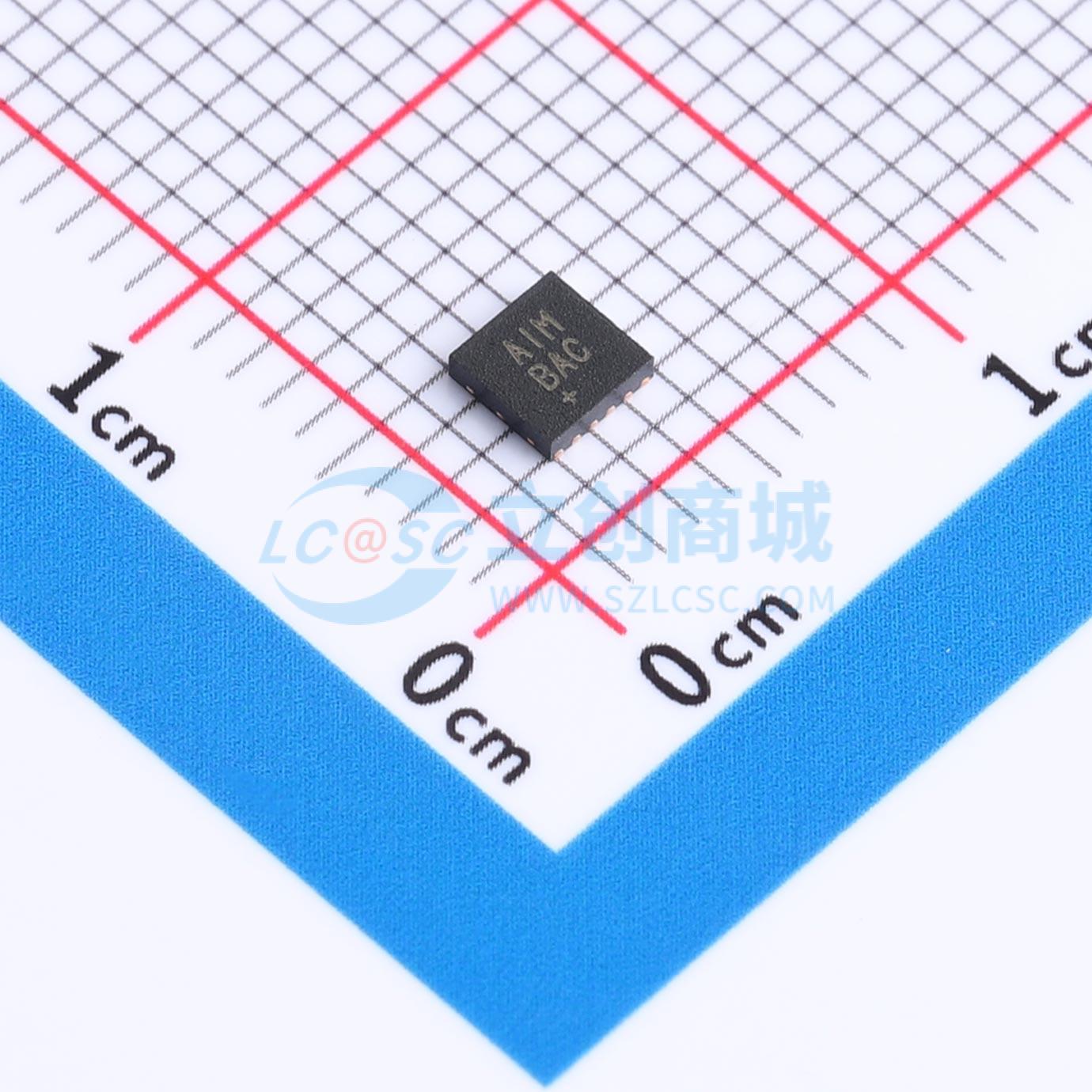

MAX17692AATC+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4.2V-60V，集成FET的无光隔离反激变换器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17692AATC+
商品编号: C3187845

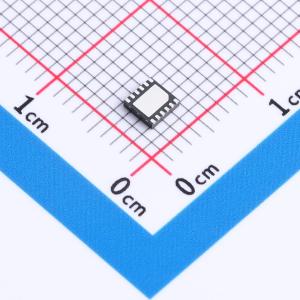

商品封装: TDFN-12(3x3)
包装方式: 托盘
商品毛重: 16.748克(g)

商品参数

商品概述

Maxim的Rainier系列隔离式电源器件可实现更凉爽、更小巧、更简单的电源解决方案。MAX17692A/B是一款高效无光耦集成nMOSFET反激式转换器，采用固定频率峰值电流模式控制。该器件在次级侧整流器导通期间，直接从初级侧反激波形中感应隔离输出电压。无需次级侧误差放大器和光耦合器即可提供精确、隔离、稳压的输出电压，相比传统反激式转换器，最多可节省20%的PCB空间。 MAX17692A/B采用低RDSON、76V、205mΩ集成nMOSFET初级开关，设计用于在4.2V至60V的宽电源范围内工作。该器件的开关频率可在100kHz至350kHz之间编程。EN/UVLO功能允许用户在所需的输入电压下精确地开启/关闭电源转换器。可使用OVI引脚（仅MAX17692A）实现输入过压保护。软启动可限制启动时的浪涌电流。MAX17692A/B支持外部时钟同步，以避免在具有多个转换器的系统中输入总线上出现低频“拍频”。该器件还具有可编程频率抖动功能，可实现低电磁干扰、扩频操作。 MAX17692A/B可对输出整流二极管正向压降的变化进行温度补偿。MAX17692A具有内部环路补偿以确保环路稳定性，而MAX17692B则提供外部环路补偿的灵活性。MAX17692A/B具有强大的打嗝保护和热保护方案，采用节省空间的12引脚、3mm x 3mm TDFN封装，工作温度范围为-40℃至+125℃。

商品特性

减少外部元件和总成本
无需光耦合器和次级侧误差放大器
最多节省20%的空间
76V、低RDSON集成nMOSFET
内部环路补偿（MAX17692A）
内置软启动
降低功耗
提供高达3.5W的输出功率
频率折返可提高轻载效率
2.5μA关断电流
满足关键系统级设计要求
频率抖动支持低电磁干扰、扩频操作
开关频率与外部时钟同步
在恶劣环境下可靠工作
输出二极管正向电压温度补偿
打嗝式限流保护
可编程EN/UVLO阈值
输入过压（OVI）保护（MAX17692A）
过温保护
高工业级-40℃至+125℃环境工作温度范围/-40℃至+150℃结温范围

应用领域

隔离式电源
PLC I/O模块
IGBT栅极驱动电源
工业和电信应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.2V~60V
	输出电流	-
	开关频率	350kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	反激式
	开关管(内置/外置)	内置
	输出类型	-
