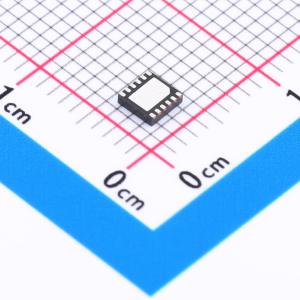

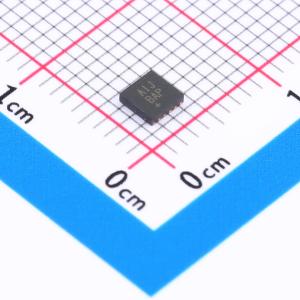

温馨提醒：图片仅供参考，商品以实物为准

MAX17643ATC+

4.5V-60V, 2A, 高效同步降压DC-DC转换器

描述: 4.5V-60V, 2A，带内部补偿的同步降压DC-DC变换器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17643ATC+
商品编号: C3187864
商品封装: TDFN-12(3x3)
包装方式: 管装
商品毛重: 0.048克(g)

商品参数

商品概述

喜马拉雅系列电压调节器IC、电源模块和充电器可实现更凉爽、更小巧、更简单的电源解决方案。MAX17643是一款高效、高压的喜马拉雅同步降压DC-DC转换器，集成了MOSFET，输入电压范围为4.5V至60V。该转换器的输出电流最高可达2A，输出电压范围为0.9V至(0.9×VIN)V。在-40℃至+125℃的温度范围内，反馈(FB)电压的精度在±1.4%以内。输出电压范围内的内置补偿功能无需外部组件。MAX17643采用峰值电流模式控制架构，工作在固定频率强制PWM模式。MAX17643的电流限制设置允许该器件提供高达2A的负载电流峰值。这使得该器件能够支持脉冲负载应用，如通信模块，同时将输出电压降降至最低。MAX17643的最小导通时间短，允许采用高开关频率，减小解决方案尺寸。该器件采用12引脚(3mm × 3mm) TDFN封装。提供仿真模型。

商品特性

减少外部组件和总成本
无需肖特基二极管的同步操作
任何输出电压均有内部补偿
全陶瓷电容，布局紧凑
减少需库存的DC-DC稳压器数量
4.5V至60V宽输入电压范围
0.9V至(0.9×VIN)可调输出电压
高达2A的峰值负载电流
400kHz至2.2MHz可调开关频率，支持外部同步
降低功耗
峰值效率达91.6%
辅助自举LDO以提高效率
4.65μA关断电流
打嗝模式过载保护
可调软启动
内置带复位功能的输出电压监控
可编程EN/UVLO阈值
对预偏置负载实现单调启动
过温保护
宽工业级环境工作温度范围-40℃至+125℃/结温范围-40℃至+150℃
符合CISPR32 (EN55032) B类传导和辐射发射标准

应用领域

工业控制电源
通用负载点电源
分布式电源调节
基站电源
墙式变压器调节
高压单板系统
脉冲负载应用
通信模块

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	-
	输出电流	2A
	开关频率	400kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
