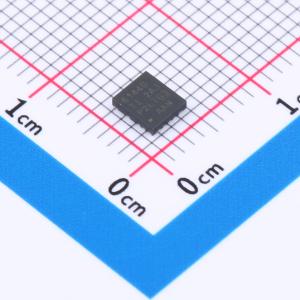

温馨提醒：图片仅供参考，商品以实物为准

LM61440AANRJRR

3V至36V、4A低EMI同步降压转换器

描述: LM61440是一款高性能直流/直流同步降压转换器。该器件具有集成式高侧和低侧MOSFET,能够在3.0V至36V的宽输入电压范围内提供高达4A的输出电流；可耐受42V电压,简化了输入涌流保护设计。LM61440可对压降进行软恢复,因此无需对输出进行过冲。并行输入路径可更大限度减少寄生电感,SW节点上升时间可调节,专为可靠耐用的应用而设计。支持42V的瞬态电压,±1%的总输出稳压精度,开关频率可在200kHz至2.2MHz范围内设置或同步,VoUT可在1V至95%的VIN范围内调节。在3A负载下具有0.3V压降（典型值）,在13.5VIN、3.3VouT下具有7uA的无负载电流,自动模式可在轻负载运行时进行频率折返,实现仅7uA（典型值）的空载电流消耗和高轻负载效率。低MOSFET导通电阻,RDS_ON_Hs= 41mQ（典型值）,RDS-ONLS=21mQ（典型值）。具有用于提升效率的外部偏置选项,适用于可扩展电源。
品牌名称: TI(德州仪器)
商品型号: LM61440AANRJRR
商品编号: C3188034
商品封装: VQFN-14-HR(4x3.5)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

LM61440是一款高性能直流/直流同步降压转换器。该器件具有集成式高侧和低侧MOSFET，能够在3.0V至36V的宽输入电压范围内提供高达4A的输出电流；可耐受42V电压，简化了输入涌流保护设计。LM61440可对压降进行软恢复，因此无需对输出进行过冲。 LM61440专门设计用于降低EMI。该器件具有可调节SW节点上升时间和低EMI，并采用具有低开关节点振铃和易于使用、优化型引脚排列的VQFN - HR封装。开关频率可在200kHz至2.2MHz范围内设置或同步，从而避开噪声敏感频段。另外，可以选择频率，从而在低工作频率下提高效率，或在高工作频率下缩小解决方案尺寸。自动模式可在轻负载运行时进行频率折返，实现仅7µA（典型值）的空载电流消耗和高轻负载效率。PWM和PFM模式之间无缝转换，以及极低的MOSFET导通电阻和外部偏置输入，均确保在整个负载范围内实现卓越的效率。

商品特性

提供功能安全可帮助进行功能安全系统设计的文档，针对超低EMI要求进行了优化
HotRod™封装和并行输入路径可以尽可能减少开关节点振铃
并行输入路径可更大限度减少寄生电感
可调节SW节点上升时间
支持42V的瞬态电压
±1%的总输出稳压精度
VOUT可在1V至95%的VIN范围内调节
在3A负载下具有0.3V压降（典型值）
可在所有负载下进行高效电源转换
在13.5VIN、3.3V0UT下具有7µA的无负载电流
在1mA、13.5VIN、5VOUT下PFM效率为83%
低MOSFET导通电阻
RDS_ON_HS = 41mΩ（典型值）
RDS_ON_LS = 21mΩ（典型值）
具有用于提升效率的外部偏置选项
与以下器件引脚兼容：LM61440 - Q1（36V、4A、可调节fSW）LM61460（36V、6A、可调节fSW）

应用领域

USB Type - C
工业机器人：CPU电路板
工业PC：单板计算机
测试和测量仪表

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~34.2V
	输出电流	4A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	7uA
	开关管(内置/外置)	内置
	输出类型	可调
