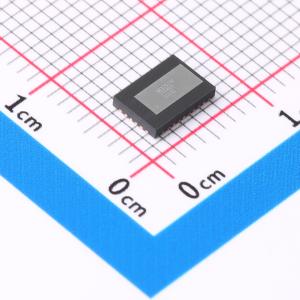

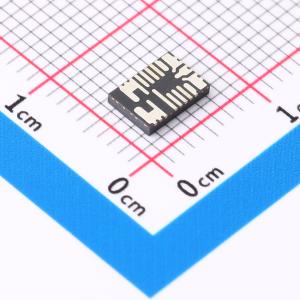

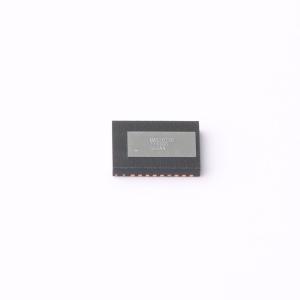

温馨提醒：图片仅供参考，商品以实物为准

MAX20730EPL+T

集成高效降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带 PMBus 的集成降压开关稳压器、具有高功率密度和低元件数量的单片集成、支持 PMBus 的降压开关稳压器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20730EPL+T
商品编号: C3188080
商品封装: FCQFN-15(6x4.15)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MAX20730是一款完全集成的高效开关稳压器，支持PMBus，适用于4.5V至16V供电、负载最高达25A（最大值）的应用。这款单芯片稳压器可为网络、数据通信和电信设备提供极为紧凑、高效的电源解决方案，具备高精度输出电压和出色的瞬态响应。该IC可通过PMBus或连接到专用编程引脚的电容和电阻提供广泛的可编程特性。利用这一特性，可针对特定应用优化操作，减少元件数量，和/或在稳压器性能与系统成本之间进行适当权衡。易于编程的特性使同一设计可用于多种应用。该IC具备保护和遥测功能。正、负逐周期过流保护和过温保护确保了设计的可靠性。输入欠压锁定功能可在输入电压超出规格时关闭设备，防止其运行。状态引脚提供输出信号，表明输出电压在范围内且系统处于稳压状态。

商品特性

高功率密度，低元件数量
包括电感和输出电容在内的整体解决方案尺寸为509mm²
VDDH = 12V、VOUT = 1V时，峰值效率达90.8%
快速瞬态响应：支持高达300A/µs的负载阶跃瞬变
优化元件性能和效率，缩短设计时间
符合PMBus标准的接口，用于遥测和电源管理
通过数字总线进行电压、电流和温度报告
具备系统和IC自保护功能，提高电源可靠性
带开路检测的差分远端检测
打嗝式过流保护
可编程热关断

应用领域

通信设备
网络设备
服务器和存储设备
负载点电压调节器
微处理器芯片组
内存VDDQ I/O

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	650mV~5.5V
	输出电流	25A
	开关频率	400kHz~900kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
