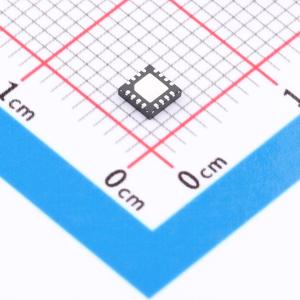

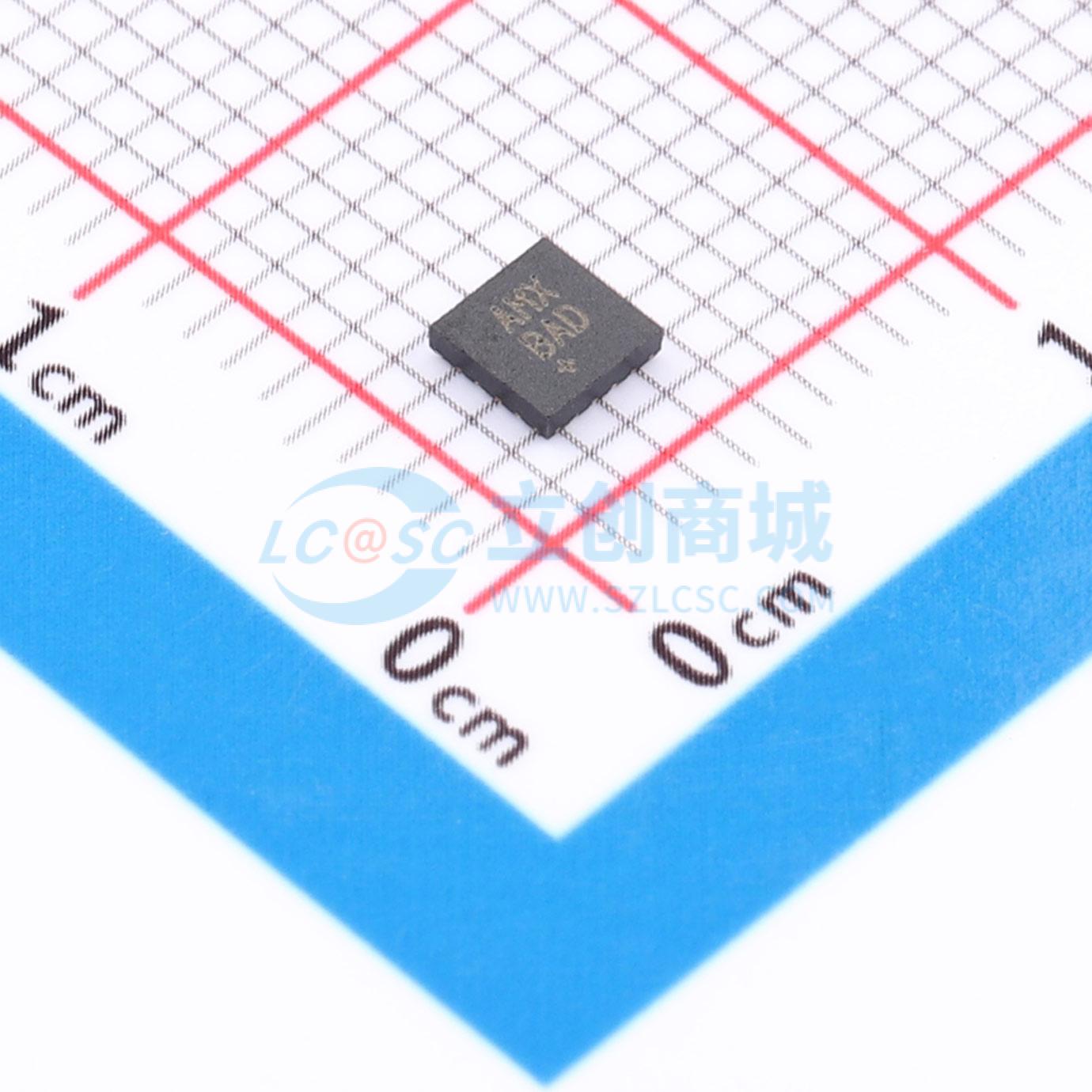

温馨提醒：图片仅供参考，商品以实物为准

MAX20049ATED/VY+

灵活紧凑的四路电源供应，带2.2MHz 1A降压转换器和双LDO，适用于汽车摄像头模块”

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX20049是一款双路降压转换器IC,带有两个低dropout调节器（LDO）,提供单芯片解决方案,适用于汽车摄像头。两个降压转换器设计用于固定频率PWM操作,输入电压范围为4V至17V。专用高压输入允许从Buck1级联,或直接从同轴电缆供电。输出电压由工厂预设,消除了外部电阻的需求,缩小了PCB面积。IC提供所有四个输出轨的电压监测功能。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20049ATED/VY+
商品编号: C3188317
商品封装: TQFN-16-SW(3x3)
包装方式: 管装
商品毛重: 0.24克(g)

商品参数

商品概述

MAX20049是一款双降压转换器IC，带有两个低压差稳压器（LDO），为汽车摄像头提供单芯片解决方案。两个降压转换器设计用于固定频率PWM操作，MAX20049的输入电压范围为5V至17V，MAX20049C为4V至17V，MAX20049D为3.5V至17V。专用高压输入可实现灵活的解决方案。该IC对所有四个输出轨进行电压监控。一旦检测到过压或欠压，电源正常信号将被拉低。为适应长且廉价的同轴电缆，该器件的SUP1具有500mV的迟滞。两个降压转换器的导通时间极短，允许从17V输入转换至0.9V输出。高频操作支持全陶瓷电容设计和小尺寸外部元件。低电阻片上开关确保高效率，同时将关键电感降至最低。输出电压在出厂时已设置，涵盖需要3.3V、3.0V、2.9V、2.8V或2.7V的各种传感器成像器。次级电源为串行器和存储器提供典型的1.8V、1.2V、1.1V和<1.0V轨。输出电压选择部分涵盖所有电压选项，以实现摄像头设计的灵活性。保护功能包括逐周期电流限制和带自动恢复功能的热关断。两个降压转换器彼此相差180°异相工作，以最小化输入电流纹波。

商品特性

带外露焊盘的16引脚可侧焊（3mm×3mm）TQFN封装
低导通时间架构无需级联降压转换器
3.5V至17V宽输入电压范围，适用于同轴供电电缆
固定输出电压选项
可选扩频频率调制
引脚布局允许开关节点进行紧凑的PCB布局
过压和欠压监控、过压保护、热关断和短路保护
500mV输入迟滞允许在缓慢启动期间使用长且低成本的电缆
适用于汽车应用
汽车温度范围
通过AEC - Q100认证

应用领域

摄像头模块 — 环视、后视、前视负载点

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~17V
	输出电压	-
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
