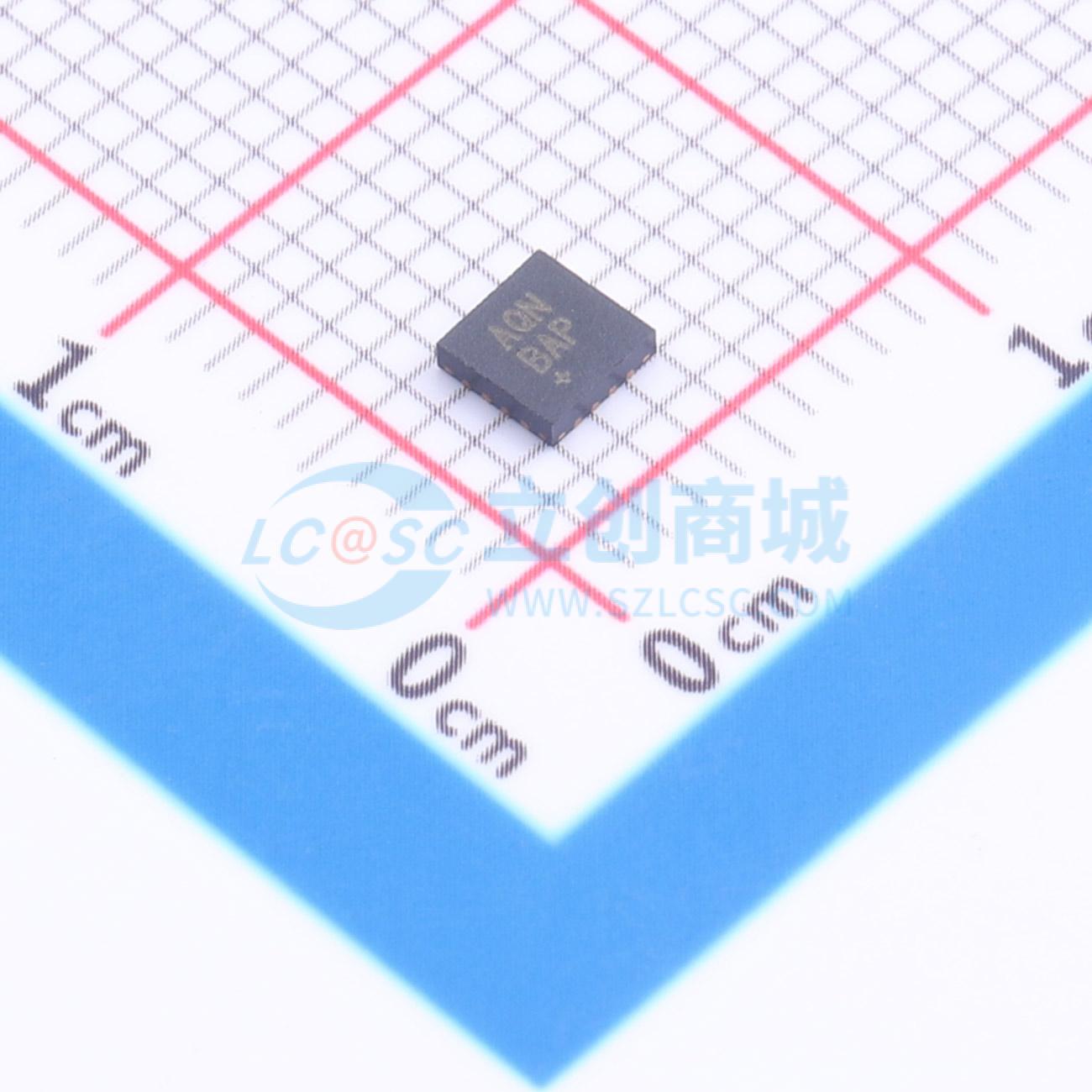

温馨提醒：图片仅供参考，商品以实物为准

MAX17644CATE+

4.5V至36V输入、2.7A输出、高效同步降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4.5V至36V、2.7A、高效率、同步降压型DC-DC转换器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17644CATE+
商品编号: C3188329
商品封装: TQFN-16(3x3)
包装方式: 托盘
商品毛重: 0.02克(g)

商品参数

商品概述

喜马拉雅系列电压调节器IC、电源模块和充电器可实现更凉爽、更小巧、更简单的电源解决方案。MAX17644是一款高效、高压的喜马拉雅同步降压DC-DC转换器，集成了MOSFET，输入电压范围为4.5V至36V。该器件可提供高达2.7A的电流。MAX17644有三种型号：MAX17644A、MAX17644B和MAX17644C。MAX17644A和MAX17644B分别为固定3.3V和固定5V输出型号。MAX17644C为输出电压可调型号（从0.9V至输入电压的90%）。全输出电压范围内的内置补偿功能无需外部补偿组件。 MAX17644采用峰值电流模式控制架构。该器件可在强制脉宽调制（PWM）、脉冲频率调制（PFM）或不连续导通模式（DCM）下工作，以在满载和轻载条件下实现高效率。MAX17644的最小导通时间短，允许采用高开关频率，减小解决方案尺寸。 MAX17644A/MAX17644B/MAX17644C在-40℃至+125℃温度范围内的反馈电压调节精度为±1.2%。该器件采用16引脚（3mm x 3mm）TQFN封装。提供仿真模型。

商品特性

减少外部组件和总体成本
无肖特基二极管 - 同步工作
内置补偿组件
全陶瓷电容，布局紧凑
减少需库存的DC-DC稳压器数量
4.5V至36V宽输入电压范围
输出电压可调范围从0.9V至输入电压的90%
在整个温度范围内可提供高达2.7A的电流
400kHz至2.2MHz可调频率，支持外部时钟同步
采用16引脚、3mm x 3mm TQFN封装
降低功耗
峰值效率达95.41%
PFM和DCM模式可提高轻载效率
辅助自举电源（EXTVCC）可提高效率
关断电流为2.8μA
在恶劣工业环境中可靠工作
打嗝模式过载保护
输出电压预偏置时可实现可调且单调的启动
内置带复位功能的输出电压监控
可编程使能/欠压锁定（EN/UVLO）阈值
过温保护
符合CISPR32 B类标准
宽环境工作温度范围为-40℃至+125℃ / 结温范围为-40℃至+150℃

应用领域

工业控制电源
通用负载点电源
分布式电源调节
基站电源
墙式变压器调节，高压单板系统

数据手册PDF

放大查看下载PDF

优惠活动

4.1折

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	900mV~32.4V
	输出电流	2.7A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
