LT8337EV#PBF

28V、5A 低 IQ 同步升压型 Silent Switcher，具有 PassThru

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8337/LT8337 - 1是一款低静态电流（I₀）同步升压型DC/DC转换器。它采用了Silent Switcher架构，并具备可选的扩频频率调制（SSFM）功能，可在高开关频率下实现高效率的同时，将电磁干扰（EMI）辐射降至最低。该转换器具有较宽的输入/输出电压范围，在突发模式（Burst Mode）工作时，其V₍IN₎引脚的静态电流较低，并且在直通模式（PassThru）工作（V₍IN₎ > V₍OUT₎）时，同步MOSFET能够实现100%占空比，因此非常适合用于电池供电系统和通用升压应用
品牌名称: ADI(亚德诺)
商品型号: LT8337EV#PBF
商品编号: C3188113

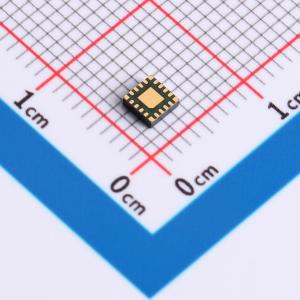

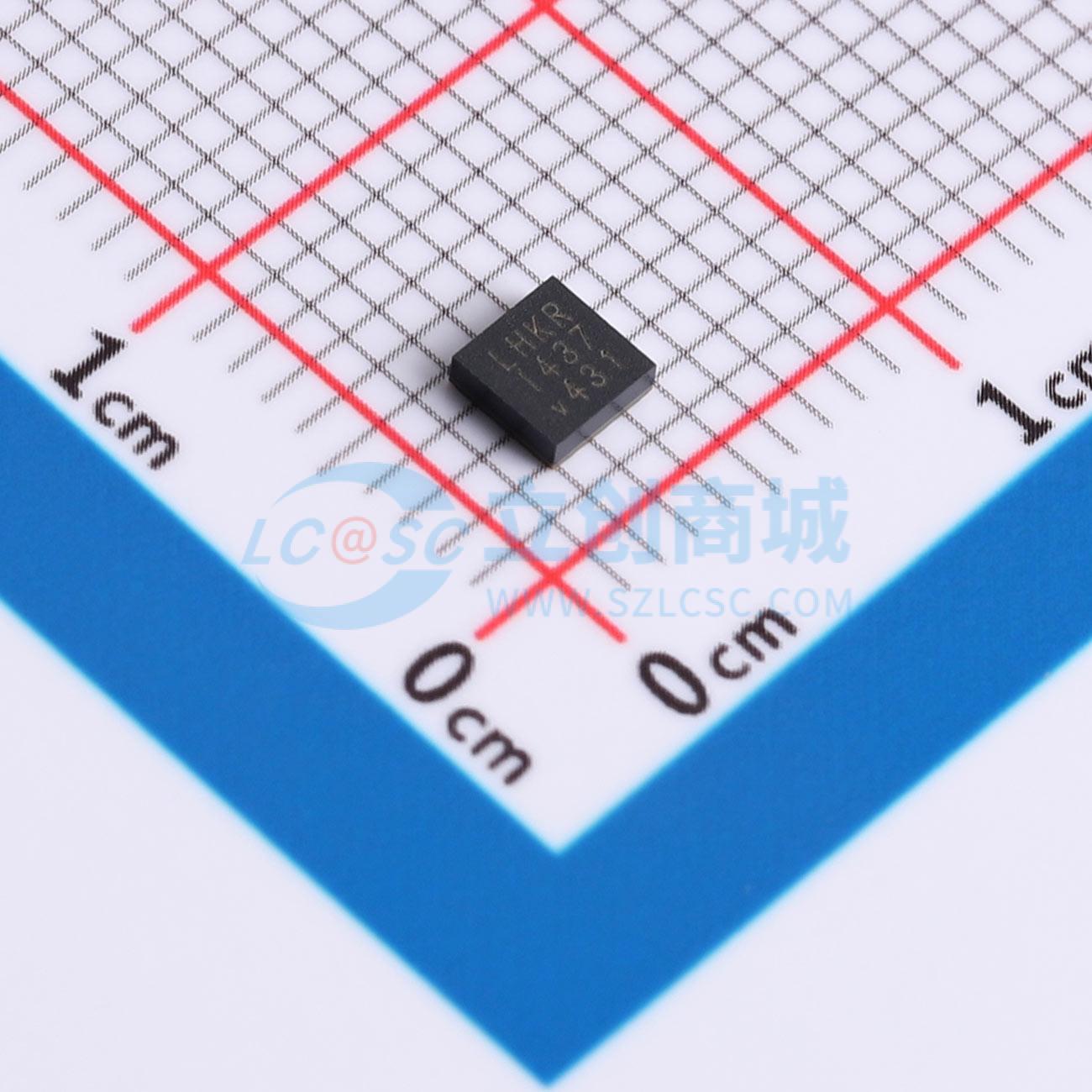

商品封装: LQFN-16(3x3)
包装方式: 托盘
商品毛重: 0.02克(g)

商品参数

商品概述

LT8337/LT8337-1是一款低静态电流（IQ）的同步升压型DC/DC转换器。它采用了Silent Switcher架构，并可选配扩频频率调制（SSFM）功能，可在高开关频率下实现高效率的同时，将电磁干扰（EMI）辐射降至最低。宽输入/输出电压范围、突发模式（Burst Mode）工作时低VIN引脚静态电流，以及直通（PassThru）工作模式（VIN>VOUT）下同步MOSFET具备100%占空比能力，使LT8337/LT8337-1非常适合电池供电系统和通用升压应用。 LT8337/LT8337-1集成了28V、5A功率开关，工作于300kHz至3MHz之间的固定开关频率，且可与外部时钟同步。该器件具备输出软启动和输出过压锁定功能。 LT8337-1可通过VC引脚实现外部补偿，以实现快速瞬态响应。LT8337则通过PG引脚提供输出电源正常标志。

商品特性

Silent Switcher架构，超低EMI辐射，可选扩频频率调制
集成28V、5A功率开关
宽输入电压范围：2.7V至28V
输出电压可编程至最高26V
低VIN引脚静态电流
关断模式下为0.3μA，突发模式工作时为4μA（LT8337）
直通模式下为15μA（LT8337）
同步MOSFET具备100%占空比能力
外部补偿：快速瞬态响应（LT8337-1）
电源正常监控（LT8337）
频率可调且可同步：300kHz至3MHz
轻载时可采用脉冲跳跃或突发模式工作
采用小型16引脚3mm×3mm LQFN封装

应用领域

电池供电系统
通用升压应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~28V
	输出电压	1V~26V
	输出电流	5A
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
