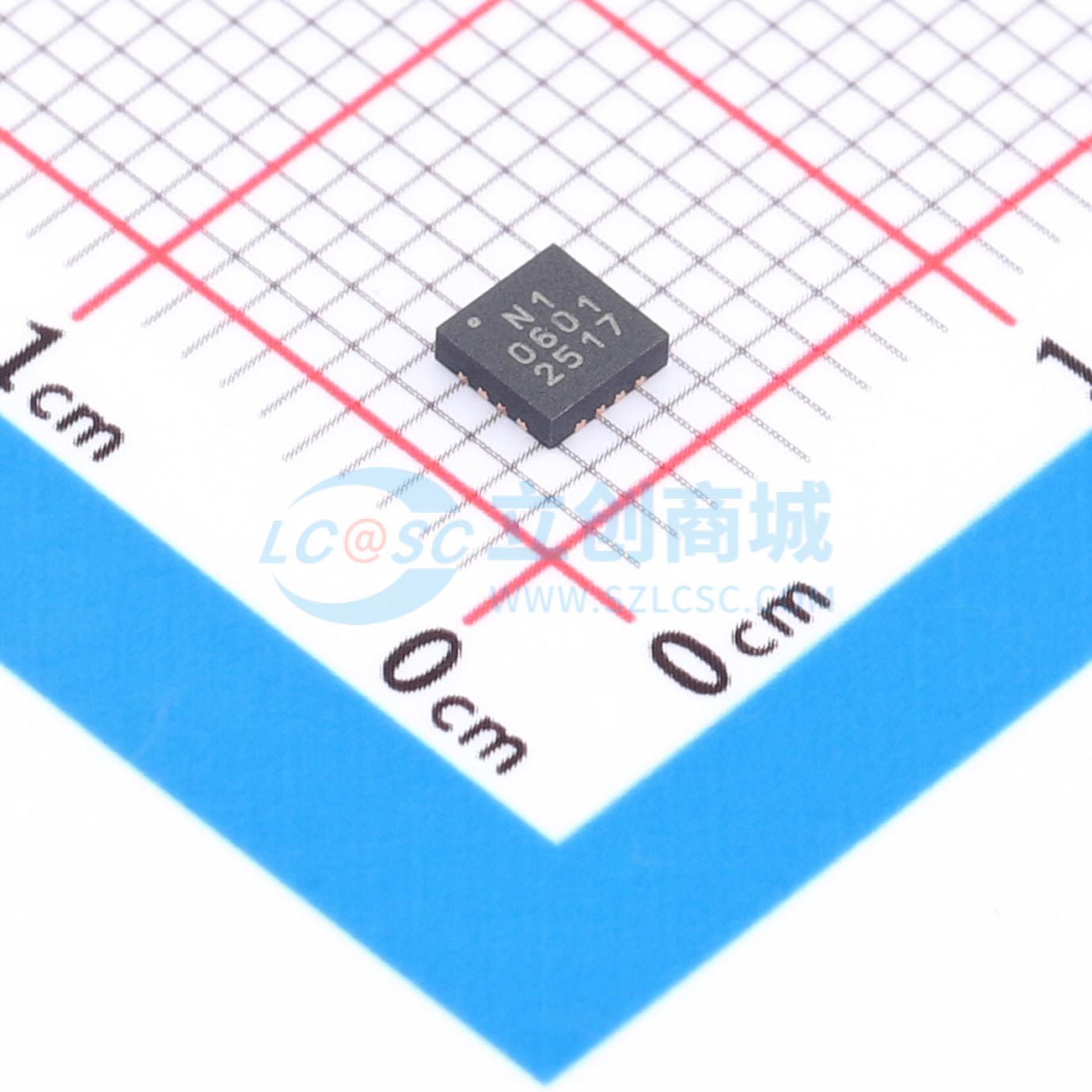

温馨提醒：图片仅供参考，商品以实物为准
MADT-011000-TR1000
5-44 GHz 射频检波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MADT-011000 是一款单端、内部匹配的射频检波器，具有宽输入带宽和高动态范围。电路在4.5 V电源下消耗70 μA电流，同时匹配检测器和参考二极管提供差分操作中的温度补偿。该射频检波器采用3 mm 16引脚QFN封装，并具有ESD保护，以提高可靠性和易于处理。
- 品牌名称
- MACOM
- 商品型号
- MADT-011000-TR1000
- 商品编号
- C3188142
- 商品封装
- PQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 | |
| 频率 | 5GHz~44GHz | |
| 输入范围 | -15dBm~15dBm |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | - | |
| 工作电压 | 4.5V | |
| 工作电流 | 70uA |
商品概述
MADT-011000 是一款单端、内部匹配的功率检测器，具有宽输入带宽和高动态范围。该电路在 4.5 V 电源下的功耗为 70 μA，匹配的检测二极管和参考二极管在差分工作模式下提供温度补偿。 该功率检测器采用 3 mm 16 引脚 QFN 封装，具备 ESD 保护功能，可靠性高且易于操作。 MADT-011000 非常适合用于微波无线电、测试测量设备和雷达应用中的功率控制。 MADT-011000 也提供裸片形式。
商品特性
- 输入功率：-15 至 +15 dBm
- 动态范围：30 dB
- 直流电源：4.5 V，70 μA
- 无铅 3 mm 16 引脚 QFN 封装
- ESD 保护
- 符合 RoHS 标准
应用领域
- 微波无线电
- 测试测量设备
- 雷达应用
