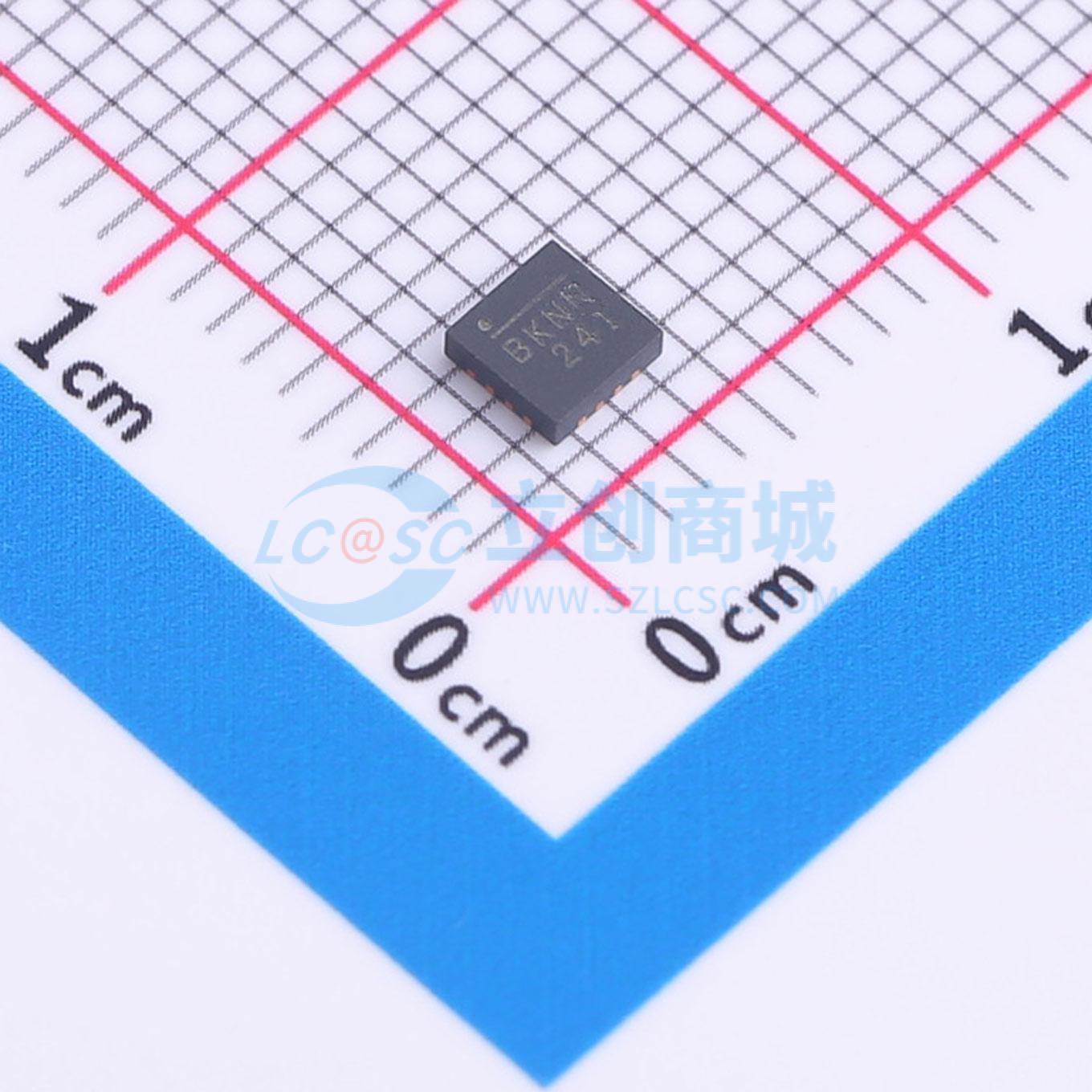

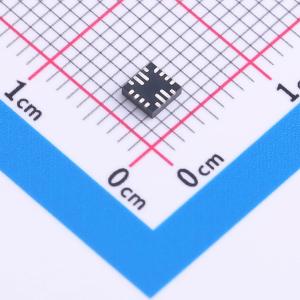

温馨提醒：图片仅供参考，商品以实物为准

MP28167GQ-A-Z

输入电压2.8V至22V，输出电流3A，四开关、带反馈引脚的集成式升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC升降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP28167GQ-A-Z
商品编号: C3188179
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.13319克(g)
立创商城设计参考: DCDC升降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP28167 - A 是一款同步、四开关集成式升降压转换器，能够在 2.8V 至 22V 宽输入电压范围内高效调节输出电压。集成的输出电压缩放和可调输出电流限制功能满足 USB 电力传输 (PD) 要求。 MP28167 - A 在降压模式下采用恒定导通时间 (COT) 控制，在升压模式下采用恒定关断时间控制，可提供快速的负载瞬态响应和平滑的升降压模式转换。MP28167 - A 提供自动 PFM/PWM 或强制 PWM 开关模式。它还提供可配置的输出恒流 (CC) 电流限制，支持针对不同应用进行灵活设计。全面的保护功能包括过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP)、可配置软启动和热关断。 MP28167 - A 采用 QFN - 16 (3mmx3mm) 封装。

商品特性

通过 FB 引脚可配置输出电压
2.8V 至 22V 宽工作输入电压范围
通过 I2C 实现 0.08V 至 1.637V 参考电压范围，分辨率为 0.8mV（默认参考电压为 1V）
3A 输出电流或 4A 输入电流
四个低 RDS(ON) 内部降压功率 MOSFET
通过 I2C 利用内部检测 MOSFET 实现可调精确 CC 输出电流限制
500kHz/750kHz 可选开关频率
带打嗝功能的输出过压保护 (OVP)
带打嗝功能的输出短路保护 (SCP)
过温警告和关断
带 ALT 引脚的 I2C 接口
一次性可编程 (OTP) 非易失性存储器
I2C 可配置线路压降补偿、PFM/PWM 模式、软启动、OCP 和 OVP
可配置 EN 关断放电
采用 QFN - 16 (3mmx3mm) 封装
MPL - AL 电感系列匹配最佳性能

应用领域

USB PD 源端口
升降压总线电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.8V~22V
	输出电压	1V~20.47V
	输出电流	3A
	开关频率	750kHz；500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
