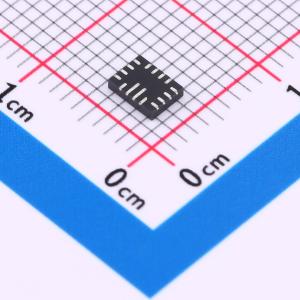

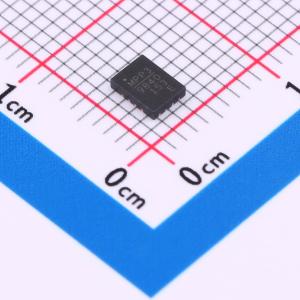

温馨提醒：图片仅供参考，商品以实物为准

MPQ9840GLE-AEC1-Z

36V、3.5A、低静态电流、同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ9840GLE-AEC1-Z
商品编号: C3188214
商品封装: QFN-16(3x4)
包装方式: 编带
商品毛重: 0.056克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ9840是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，在3.3V至36V的宽输入电源范围内，能实现3.5A的连续输出电流，并具备出色的负载和线性调节能力。开关频率可在350kHz至2.5MHz范围内进行编程或与外部时钟同步。同步操作和超低的14μA睡眠模式静态电流可在输出电流负载范围内实现高效率，使MPQ9840可用于汽车输入环境中的各种降压应用以及电池供电应用。峰值电流模式操作可实现快速瞬态响应，并简化环路稳定。出色的低压差性能使MPQ9840可用于高占空比应用。完整的保护功能包括过流保护（OCP）、短路保护（SCP）和热关断。漏极开路电源正常（PG）信号可指示输出电压是否在其标称电压的10%以内。 MPQ9840采用节省空间的QFN - 16（3mmx4mm）封装。

商品特性

2μA低关断电源电流
14μA无负载静态电流
内部125mΩ高端和55mΩ低端MOSFET
350kHz至2.5MHz可编程开关频率
电源正常（PG）输出
外部软启动（SS）
80ns最小导通时间
可选强制CCM和AAM
打嗝式过流保护（OCP）
AEC - Q100 1级认证
采用QFN - 16（3mmx4mm）封装

应用领域

汽车系统
工业电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电压	-
	输出电流	3.5A
	开关频率	350kHz~2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	14uA
	开关管(内置/外置)	内置
	输出类型	可调
