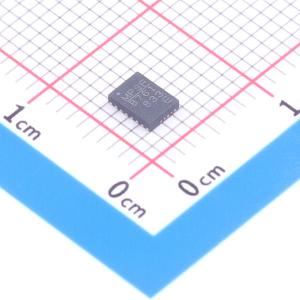

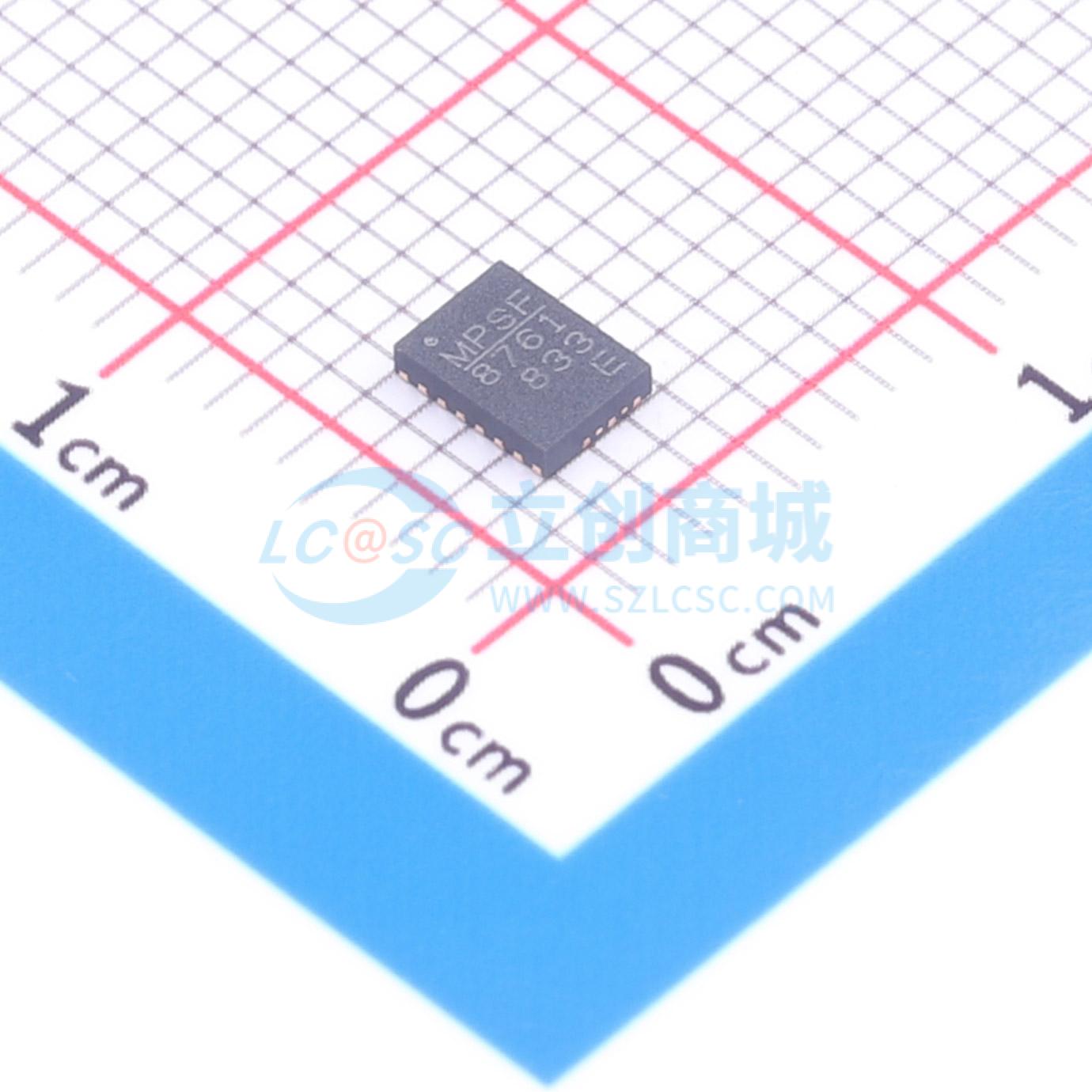

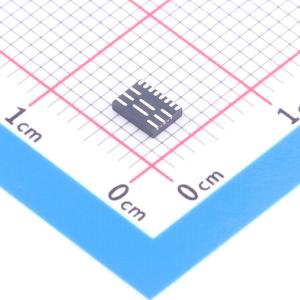

MP8761GLE-Z

降压型 8A 4.5V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP8761GLE-Z
商品编号: C3188230
商品封装: QFN-16(3x4)
包装方式: 编带
商品毛重: 0.415333克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	可调软启动；过流保护；工作状态指示；打嗝限流

商品概述

MP8761 是一款完全集成的高频同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 8A 输出电流，同时具备出色的负载和线性调整率。MP8761 在宽输出电流负载范围内高效运行。 MP8761 采用恒定导通时间（COT）控制模式，以提供快速瞬态响应并简化环路稳定。通过一个外部电阻可将工作频率设置在 200kHz 至 1MHz 之间。借助前馈补偿，当输入电源变化时，频率几乎保持恒定。默认欠压锁定阈值在内部设定为低于 4.1V，但使能引脚的电阻网络可提高该阈值。软启动引脚控制输出电压的启动斜坡。开漏电源正常信号表示输出处于标称电压范围内。它具备完全集成的保护功能，包括过流保护、过压保护和热关断。 MP8761 采用 3mm×4mm QFN 封装，所需的常用外部元件数量极少。

商品特性

外部 5V 偏置时，工作输入范围为 2.5V 至 18V
内部偏置时，工作输入范围为 4.5V 至 18V
8A 输出电流
低 RDS(ON) 内部功率 MOSFET
专有开关损耗降低技术
自适应 COT 实现超快瞬态响应
在结温范围（-40℃ 至 +125℃）内，参考电压精度为 1%
可编程软启动时间
预偏置启动
可编程开关频率范围为 200kHz 至 1MHz
非锁存过流保护（OCP）、过压保护（OVP）和热关断
输出电压可在 0.611V 至 13V 之间调节

应用领域

机顶盒
XDSL 调制解调器/数字用户线路接入复用器（DSLAM）
小基站
个人视频录像机
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	611mV~13V
	输出电流	8A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)
