MP8795GLE-Z

MP8795 是一款高度集成的高频同步降压转换器。它提供了一种非常紧凑的解决方案，在较宽的输入电源范围内，可实现高达 15A 的输出电流，并具备出色的负载和线性调节能力。MP8795 在较宽的输出电流负载范围内高效运行。

MP8795 采用内部补偿的恒定导通时间（COT）控制模式，可实现快速瞬态响应，并简化环路稳定设计。

通过 MODE 配置，可轻松将工作频率设置为 600kHz、800kHz 或 1000kHz，使 MP8795 的频率不受输入和输出电压的影响而保持恒定。

输出电压启动斜坡由内部 1ms 定时器控制。可通过在 SS 引脚添加电容来延长启动时间。漏极开路的电源正常（PGOOD）信号用于指示输出是否在其标称电压范围内。当输入电源无法为 MP8795 供电时，PGOOD 信号在外部上拉电压的作用下钳位在约 0.7V。

全面的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。

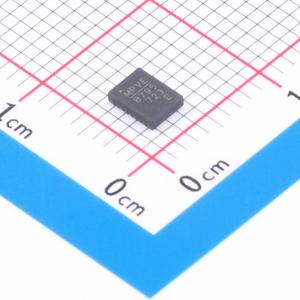

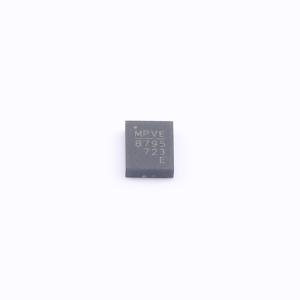

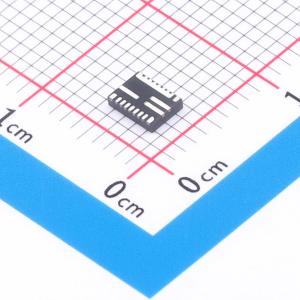

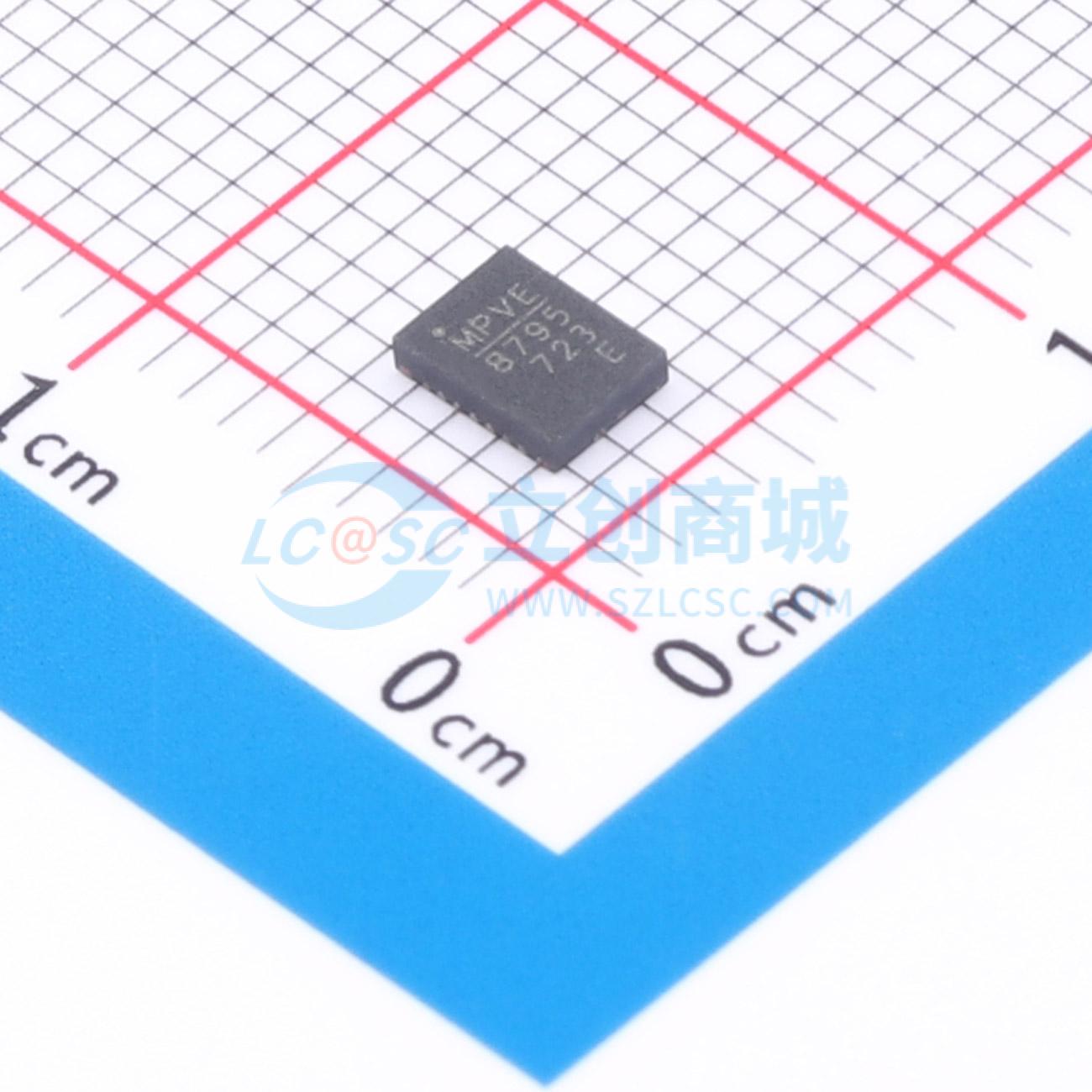

MP8795 仅需少量易于获取的标准外部元件，采用 QFN - 21（3mmx4mm）封装。

• 宽输入电压范围
  • 外部 3.3V VCC 偏置时为 2.7V 至 16V
  • 内部偏置或外部 3.3V VCC 偏置时为 4V 至 16V
• 差分输出电压远程检测
• 可编程精确电流限制水平
• 15A 输出电流
• 低 RDS(on) 集成功率 MOSFET
• 可选脉冲跳跃或强制 CCM 工作模式
• 出色的负载调节能力
• 输出电压放电功能
• 电源故障时 PGOOD 信号低电平有效钳位
• 可编程软启动时间，从 1ms 起
• 可选开关频率：600kHz、800kHz 和 1000kHz
• 非锁存 OCP、UVP、UVLO、热关断，OVP 锁存关断
• 输出电压可调范围：0.6V 至 90%*VIN，最大 5.5V
• 采用 QFN - 21（3mmx4mm）封装

• 固态硬盘（SSD）
• 平板电视和显示器
• 机顶盒
• 分布式电源系统
