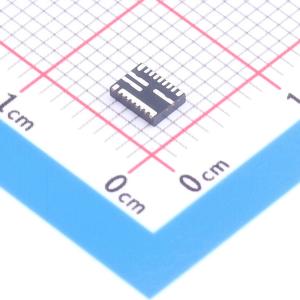

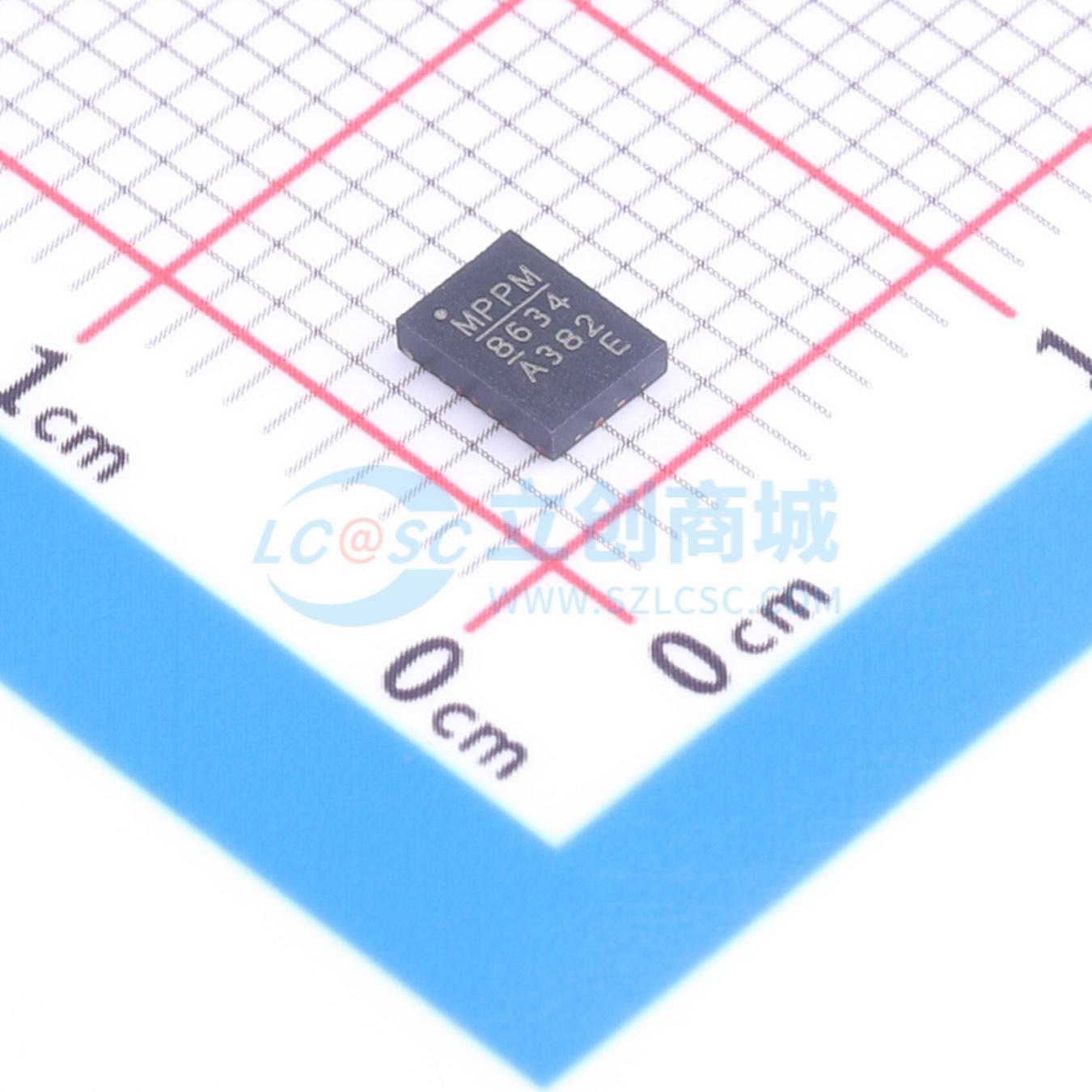

温馨提醒：图片仅供参考，商品以实物为准

MPQ8634AGLE-Z

降压型 12A 4V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ8634AGLE-Z
商品编号: C3188714
商品封装: QFN-21(3x4)
包装方式: 编带
商品毛重: 6.45克(g)

商品参数

商品概述

MPQ8634A 是一款高度集成的高频同步降压转换器。MPQ8634A 提供了一种非常紧凑的解决方案，在宽输入电源范围内，能实现高达 12A 的输出电流，并具备出色的负载和线性调节能力。MPQ8634A 在宽输出电流负载范围内高效运行。 MPQ8634A 采用内部补偿的恒定导通时间（COT）控制模式，可提供快速瞬态响应并简化环路稳定。通过 MODE 配置，可轻松将工作频率设置为 600kHz、800kHz 或 1000kHz，使 MPQ8634A 的频率不受输入/输出电压影响而保持恒定。输出电压启动斜坡由内部 1.5ms 定时器控制。可通过在 TRK/REF 引脚添加电容来延长该时间。漏极开路的电源正常（PGOOD）信号用于指示输出是否处于其标称电压范围内。当输入电源无法为 MPQ8634A 供电时，PGOOD 信号会在外部上拉电压作用下钳位在约 0.7V。全面集成的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MPQ8634A 仅需少量常见的标准外部元件，采用 QFN - 21（3mmx4mm）封装。

商品特性

宽输入电压范围：
- 外部 3.3V VCC 偏置时为 2.85V 至 16V
- 内部 VCC 偏置或外部 3.3V VCC 偏置时为 4V 至 16V
差分输出电压远程感应
可编程精确电流限制水平
12A 输出电流
低 RDS(ON) 集成功率 MOSFET
专有开关损耗降低技术
自适应 COT 实现超快瞬态响应
零 ESR 输出电容下稳定工作
在 0℃ 至 +70℃ 结温范围内参考电压精度为 0.5%
在 -40℃ 至 +125℃ 结温范围内参考电压精度为 1%
引脚可选脉冲跳过模式或强制 CCM 工作模式
出色的负载调节能力
输出电压跟踪
输出电压放电
电源故障时 PGOOD 信号主动钳位在低电平
可编程软启动时间从 1.5ms 起
预偏置启动
可选开关频率为 600kHz、800kHz 和 1000kHz
锁存关断式 OCP、UVP、UVLO、热关断以及锁存关断式 OVP
输出电压可在 0.9V 至 90%*VIN 范围内调节，最大可达 6V
采用 QFN - 21（3mmx4mm）封装

应用领域

电信和网络系统
服务器、云计算、存储设备
基站
通用负载点（PoL）
12V 配电电源系统
高端电视
游戏机和显卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	900mV~6V
	输出电流	12A
	开关频率	600kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
