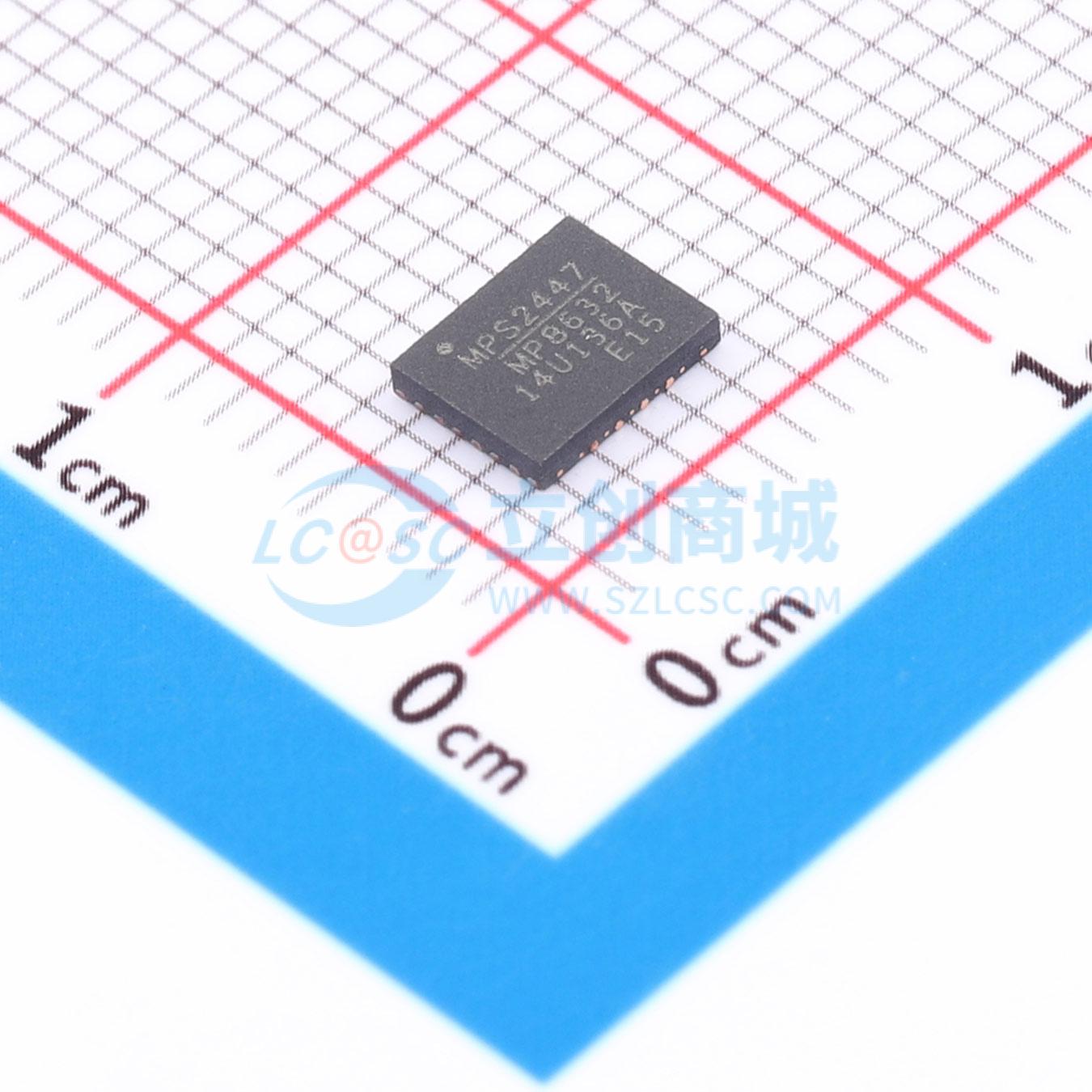

温馨提醒：图片仅供参考，商品以实物为准

MPQ8632GVE-15-Z

降压型 15A 4.5V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ8632GVE-15-Z
商品编号: C3188967
商品封装: QFN-29(5x4)
包装方式: 编带
商品毛重: 12.87克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；可调软启动；过流保护；工作状态指示

商品概述

MPQ8632是一款高度集成的高频同步整流降压开关模式转换器。在很宽的输入电源范围内，它能提供非常紧凑的解决方案，实现4A/6A/8A/10A/12A/15A/20A的输出电流，且具有出色的负载和线性调节能力。 MPQ8632采用恒定导通时间（COT）控制模式，可提供快速瞬态响应并简化环路稳定性设计。通过一个外部电阻可将工作频率设置在200kHz至1MHz之间，并且通过前馈补偿，当输入电源变化时，频率几乎保持恒定。默认欠压锁定阈值在内部设置为4.1V，但使能引脚的电阻网络可提高该阈值。软启动引脚控制输出电压的启动斜坡。开漏电源正常信号指示输出处于标称电压范围内。它具备全面集成的保护功能，包括过流保护、过压保护和热关断。 MPQ8632仅需少量易于获取的标准外部元件，提供16引脚3mm×4mm QFN或29引脚5mm×4mm QFN封装。

商品特性

低输入电压范围从2.5V起： -- 外部5V偏置时为2.5V至18V -- 内部偏置时为4.5V至18V
适用于4A至20A输出电流应用的可扩展产品系列 -- 4A/6A/8A/10A/12A采用相同的引脚布局 -- 15A/20A采用相同的引脚布局，功率级部分与4A/6A/8A/10A/12A略有不同
每个器件均采用优化的低导通电阻（RDS(ON)）内部功率MOSFET
专有开关损耗降低技术
自适应COT实现超快瞬态响应
在0℃至70℃结温范围内，参考电压精度为0.5%
可编程软启动时间
预偏置启动
可编程开关频率范围为200kHz至1MHz
非锁存过流保护（OCP）、过压保护（OVP）和热关断保护
输出电压可在0.611V至13V之间调节

应用领域

电信和网络系统
基站
服务器
个人视频录像机
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	611mV~13V
	输出电流	15A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)
