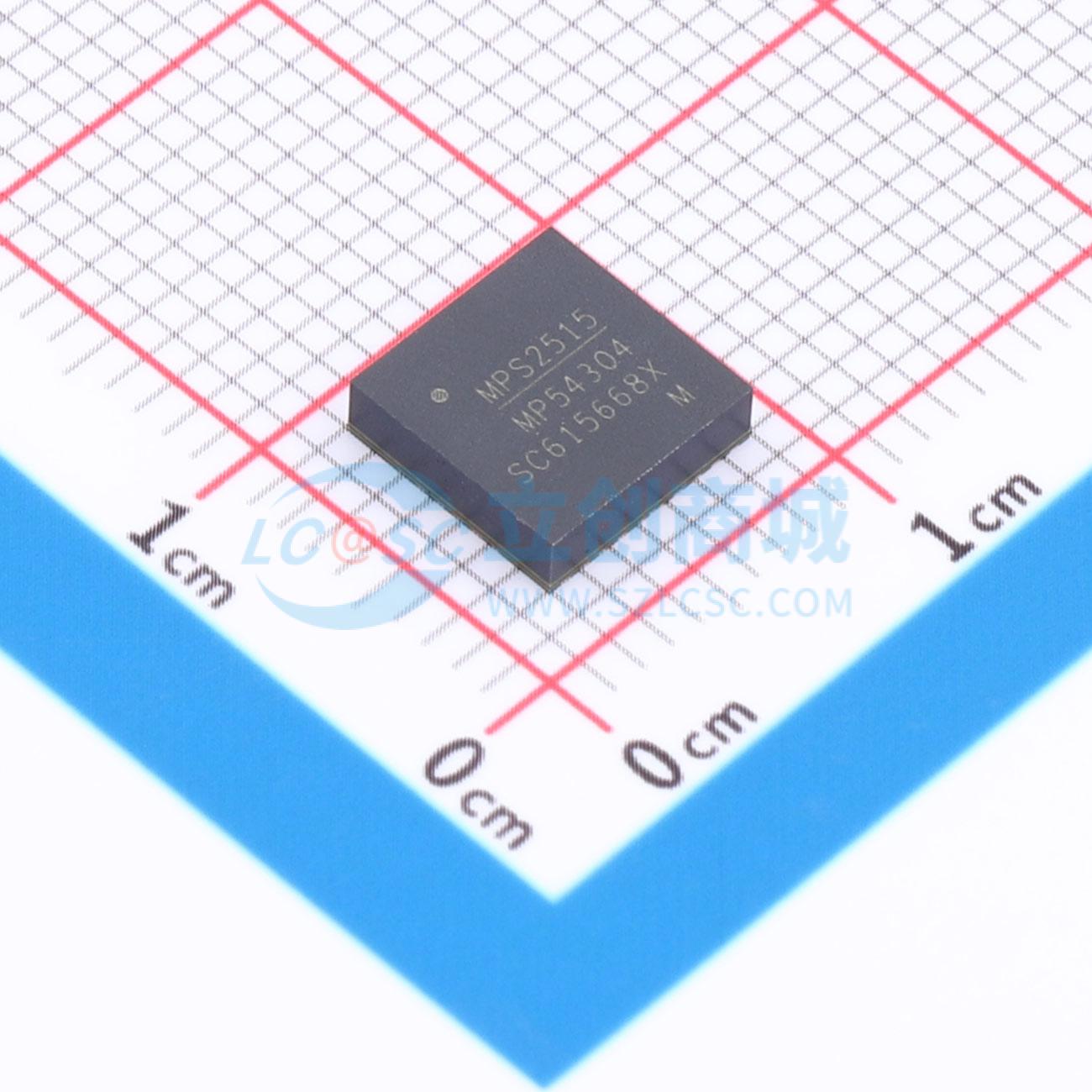

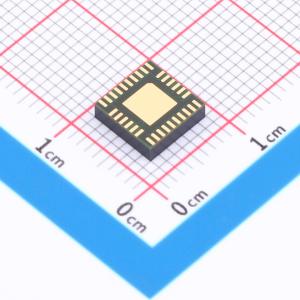

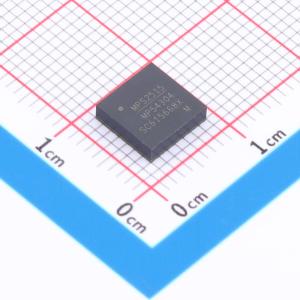

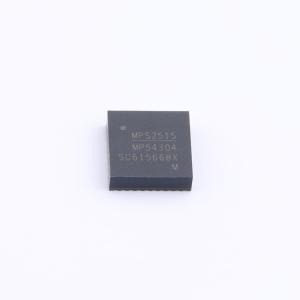

温馨提醒：图片仅供参考，商品以实物为准
MPM54304GMN-0001
降压型 3A 4V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MPM54304是一款四输出DC/DC降压电源模块，每个输出（通道1和2）的电流最高可达3A，每个输出（通道3和4）的电流最高可达2A。通道1和2可并联，提供最高6A的电流；通道3和4可并联，提供最高4A的电流。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM54304GMN-0001
- 商品编号
- C3189334
- 商品封装
- LGA-33(7x7)
- 包装方式
- 托盘
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~16V | |
| 输出电压 | 600mV~7V | |
| 输出电流 | 3A；3A；2A；2A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；频率同步；可调软启动；过流保护；输出放电；工作状态指示；可调限流；打嗝限流 |
商品概述
MPM54304是一款四路输出DC/DC降压电源模块，通道1和通道2单路输出最高可达3A，通道3和通道4单路输出最高可达2A。通道1和通道2可并联，提供最高6A的输出电流；通道3和通道4可并联，提供最高4A的输出电流。MPM54304工作输入电压范围为4V至16V，支持输出电压范围0.55V至7V，输出电压可通过I²C或外部电阻分压器设置。该模块内置自动补偿，无需外部补偿网络。MPM54304采用恒定导通时间(COT)控制方案，可提供超快负载瞬态响应，减少所需的输出电容。 MPM54304具有两次可编程的非易失性存储器，工作参数可通过I²C编程。该器件仅需极少的外部元器件，采用超薄LGA-33(7mm×7mm×2mm)封装。
商品特性
- 工作输入电压范围4V至16V
- 输出电压范围宽，I²C可编程范围为0.55V至5.4V；外部电阻分压器设置范围为0.6V至7V，若VIN小于7V则最大输出为VIN
- 通道1、2支持3A连续输出电流，通道3、4支持2A连续输出电流
- 交错运行
- 可配置多功能GPIO引脚
- 支持通过I²C配置多种参数，包括:通道1和2并联、通道3和4并联、开关频率、输出电压、过流和过压保护阈值、上电和下电时序、强制PWM或自动PWM/PFM
- 内置两次可编程非易失性存储器
- 内置自动补偿，无需外部补偿网络
- 采用恒定导通时间(COT)控制，可提供超快负载瞬态响应
应用领域
- FPGA电源
- 多轨电源系统
- MCU/DSP电源
