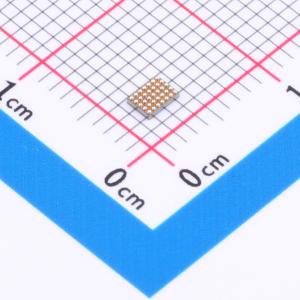

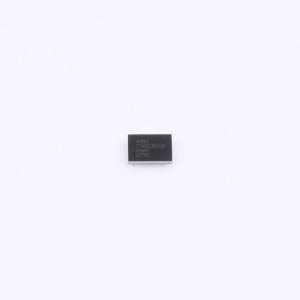

温馨提醒：图片仅供参考，商品以实物为准
MAX77831BEWB+T
MAX77831BEWB+T
- 描述
- MAX77831是一款高效、高性能的升降压转换器,适用于需要宽输入电压范围的系统。它支持7A的开关电流,最大输出电流可达6A（降压模式）和4A（升压模式）。该芯片具有默认输出电压5V（内部反馈电阻）和3V到15V（外部反馈电阻）的可调输出电压范围。默认开关频率为1.8MHz,可通过I2C接口编程调整。该芯片还支持强制PWM模式、动态电压调整、过流保护、过压保护和热关断等功能。
- 商品型号
- MAX77831BEWB+T
- 商品编号
- C3189350
- 商品封装
- WLP-35(2.83x2.03)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.5V~16V | |
| 输出电压 | 3V~15V | |
| 输出电流 | - | |
| 开关频率 | 1.8MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MAX77831是一款高效、高性能的降压-升压转换器，适用于需要宽输入电压范围（2.5V至16V）的系统。它具有7A的开关电流，在降压模式下可提供高达6A的输出电流，在升压模式下（升压比 ≤1.3）可提供高达4A的输出电流。 使用内部反馈电阻时，该IC的默认输出电压为5V。使用外部反馈电阻时，该IC也可配置为3V至15V之间的任意默认输出电压。输出电压可通过I2C串行接口动态调节。该IC仅在强制PWM（FPWM）模式下工作。 SEL引脚允许使用单个外部电阻来编程四种不同的I2C接口从地址、四种不同的开关电流限制阈值，并可选择外部/内部反馈电阻。不同的开关电流限制阈值允许使用针对特定应用进行优化的更薄型、更小的外部组件。使用外部反馈电阻可实现更宽的输出电压范围，并可在启动时自定义输出电压。 I2C串行接口为可选配置，可动态控制输出电压、输出电压变化的压摆率、开关电流限制阈值和开关频率。通过I2C编程的设置优先于RSEL解码设置。 MAX77831采用2.83mm × 2.03mm的35凸点晶圆级封装（WLP）。
商品特性
- 宽输入电压范围：2.5V至16V
- 默认输出电压：
- 使用内部反馈电阻时为5V
- 使用外部反馈电阻时为3V至15V
- 默认开关频率为1.8MHz：
- 可通过I2C接口选择1.5MHz和1.2MHz
- 仅在强制PWM（FPWM）模式下工作
- 启动后可通过I2C编程输出电压：
- 使用内部反馈电阻时为4.5V至15V
- 使用外部反馈电阻时为3V至15V
- 最大输出电流：
- 降压模式：高达6A
- 升压模式：高达4A（升压比 ≤ 1.3）
- 典型开关电流为7A
- RSEL配置：
- I2C接口从地址
- 开关电流限制阈值
- 内部/外部反馈电阻
- I2C编程：
- 输出电压（DVS）
- 输出电压变化的压摆率
- 开关电流限制阈值
- 开关频率
- 电源正常（POK）状态和故障中断屏蔽
- 内部补偿
- 软启动输出有源放电、开漏电源正常（POK）监控/故障状态中断
- 保护功能：
- 欠压锁定（UVLO）
- 过流保护（OCP）
- 过压保护（OVP）
- 热关断（THS）
- 无需高密度互连（HDI）PCB
- 采用2.83mm × 2.03mm的35凸点WLP封装
应用领域
- 输入电压高达16V的非电池供电应用
- 带EN控制、输入电压高达16V的电池供电应用
