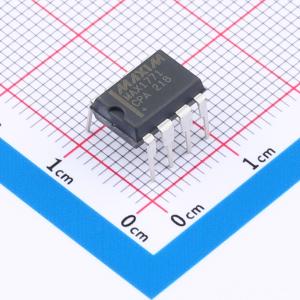

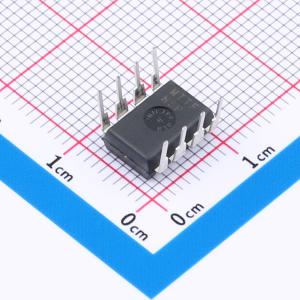

MAX1771CPA+

MAx1771升压开关控制器在30mA到2A负载范围内提供90%的效率。独特的限流脉冲频率调制（PFM）控制方案使具有脉冲宽度调制（PWM）转换器的优点（重载时高效率），同时使用的电源电流小于110µA（相比之下，PWM转换器为2mA至10mA）。

该控制器使用小型外部组件。其高开关频率（高达300kHz）允许使用高度5mm、直径9mm的表面贴装磁性元件。它接受2V至16.5V的输入电压。输出电压预设为12V，也可以通过两个电阻进行调节。

MAx1771通过在所有负载条件下使用单一100mV的限流阈值来优化低输入电压下的效率并减少噪声。一系列类似器件，即MAx770-MAx773，以牺牲部分满载效率换取更高的限流精度；它们在满载时提供200mV的限流，在轻载时切换到100mV。

MAx1771驱动外部N沟道MOSFET开关，能够为高达24W的负载供电。如果需要较低功率，可以使用带有板载MOSFET的MAx756/MAx757或MAx761/MAx762升压开关稳压器。有评估套件可供使用。

• 对于30mA至2A的负载电流，效率高达90%
• 最高输出功率达24W
• 供电电流最大110µA
• 关断电流最大5µA
• 输入电压范围：2V 至 16.5V
• 预设12V或可调输出电压
• 限流PFM控制方案
• 最高开关频率达300kHz
• 提供评估套件

• 正LCD偏压生成器
• Flash存储器编程器
• 高功率射频功率放大器电源
• 掌上电脑/手持终端
• 电池供电应用
• 移动通信设备
