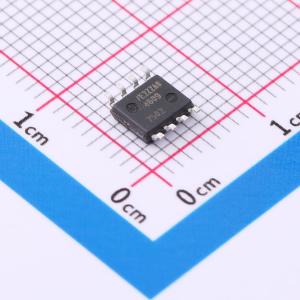

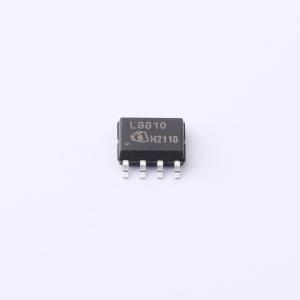

ICL8810XUMA1

ICL88xx 是一款用于反激式拓扑的电压模式控制器，工作于准谐振模式（QRM）和谷底开关不连续导通模式（DCM），可实现高功率因数和高效率。该反激式控制器能够控制次级侧调节恒压（SSR-CV）和初级侧调节恒压（PSR-CV）拓扑。适用于需要双级拓扑中功率因数校正（PFC）功能的低成本应用。 对于照明应用，该 IC 提供了广泛的功率范围以及一系列全面的保护功能，包括功率限制。该 IC 易于设计，所需外部元件数量最少。 使用英飞凌 CoolMOS™ P7 功率 MOSFET 可以优化系统性能和效率，尤其是在轻载条件下。 集成的突发模式功能允许设计在待机模式和极轻负载时实现极低的待机功耗。 抖动功能简化了应急照明 LED 驱动器的设计，无需额外电路即可改善电磁干扰（EMI）性能。

• ICL88xx 单级反激式恒压输出控制器系列，在轻载到满载条件下均能提供功率因数校正（PFC）和低总谐波失真（THD）。
• 恒压（CV）输出反激式拓扑
• 针对具有次级侧调节（SSR）功能的高功率因数（HPF）反激式拓扑进行优化，也支持初级侧调节（PSR）
• 支持 90 VAC 至 300 VAC、45 Hz 至 66 Hz 的通用输入电压以及直流输入电压工作
• 在宽交流输入电压和输出负载范围内，具有高功率因数和低 THD
• 准谐振模式（QRM）工作，具备防止连续导通模式（CCM）功能，在中轻负载时采用谷底开关不连续导通模式（DCM）
• 可在谷底变化位置调整导通时间映射，以实现所需的最大工作开关频率
• 可调节最大导通时间，限制输入功率和电流，确保在低输入电压条件下安全运行
• 全面的保护功能：内部过温保护（OTP）、反激输出过压保护（OVP）、初级侧过流保护（OCP）、欠压锁定保护、过压锁定保护、VCC 过压保护、开环保护、输入过压保护
• 软启动功能，降低启动时元件的应力
• 外部启动电路控制信号
• 在启动序列期间降低栅极驱动电压，允许使用较小的 VCC 电容以实现更快启动
• 极轻负载和低系统待机功耗时的突发模式
• VCC 唤醒突发操作，在突发模式下维持足够的 VCC
• 突发模式下降低栅极驱动电压，减少栅极电荷损耗，实现更低的待机功耗
• 直流输入抖动功能，便于应急照明的电磁干扰（EMI）测试合规

• 高达 125 W 的电池充电
• 家用电器
• LED 驱动器、智能照明、应急照明
