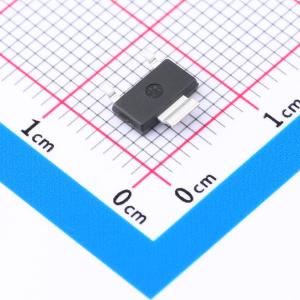

IKN03N60RC2ATMA1
600V 5.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：集电极-发射极电压（VCE）：600V。 集电极电流（IC）：3A。 参数分布非常紧密。 工作范围：1至20kHz。 最高结温：150°C。 短路承受时间：3μs。应用：吊扇。 台面电器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKN03N60RC2ATMA1
- 商品编号
- C3191597
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 6.3W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 5.7A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@3A,15V | |
| 栅极阈值电压(Vge(th)) | 2.3V@15V,3A | |
| 栅极电荷量(Qg) | 18nC | |
| 输入电容(Cies) | 140pF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 7pF | |
| 反向传输电容(Cres) | 6pF | |
| 开启延迟时间(Td(on)) | 7ns | |
| 关断延迟时间(Td(off)) | 77.5ns | |
| 导通损耗(Eon) | 62uJ | |
| 关断损耗(Eoff) | 44uJ | |
| 反向恢复时间(Trr) | 38ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品特性
- VCE = 600V，IC = 3A
- 参数分布非常紧密
- 工作范围为1至20kHz
- 最大结温150℃
- 短路能力为3μs
- 抗湿度设计
- 无铅引脚镀层，符合RoHS标准
- 完整的产品系列和PSpice模型
应用领域
- 吊扇
- 台面电器
- 搅拌机
- 抽油烟机
- 冰箱
