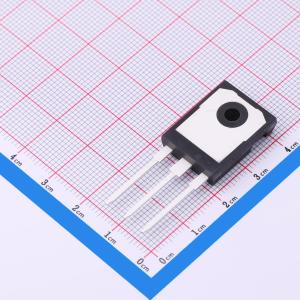

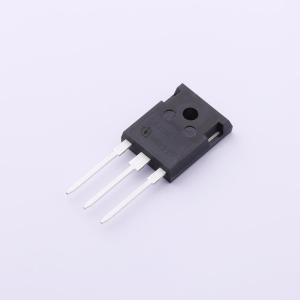

温馨提醒：图片仅供参考，商品以实物为准
IKW50N60DTP
600V 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：TRENCHSTOP™ 技术提供极低的 VCEsat。 低关断损耗。 短尾电流。 低电磁干扰。 非常柔软、快速恢复的反并联二极管。 最高结温 175℃。应用：驱动器。 太阳能逆变器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW50N60DTP
- 商品编号
- C3191650
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 319.2W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 150A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 栅极阈值电压(Vge(th)) | 1.8V@15V,50A | |
| 栅极电荷量(Qg) | 249nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.95nF | |
| 输出电容(Coes) | 109pF | |
| 反向传输电容(Cres) | 67pF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 215ns | |
| 导通损耗(Eon) | 1.53mJ | |
| 关断损耗(Eoff) | 850uJ | |
| 反向恢复时间(Trr) | 115ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品概述
该器件采用TRENCHSTOP™高性能技术，并集成了RAPID 1快速续流二极管，是一款600V DuoPack绝缘栅双极型晶体管与二极管组合。它基于沟槽和场截止技术，实现了高速开关性能。
商品特性
- TRENCHSTOP™技术提供极低的集电极-发射极饱和电压
- 低关断损耗
- 短拖尾电流
- 低电磁干扰
- 非常柔和、快速恢复的续流二极管
- 最高结温为175°C
- 符合目标应用的JEDEC标准认证
- 无铅镀层，符合RoHS指令
- 提供完整的产品系列和PSpice模型
应用领域
- 驱动系统
- 太阳能逆变器
- 不间断电源
- 中等开关频率的变流器
