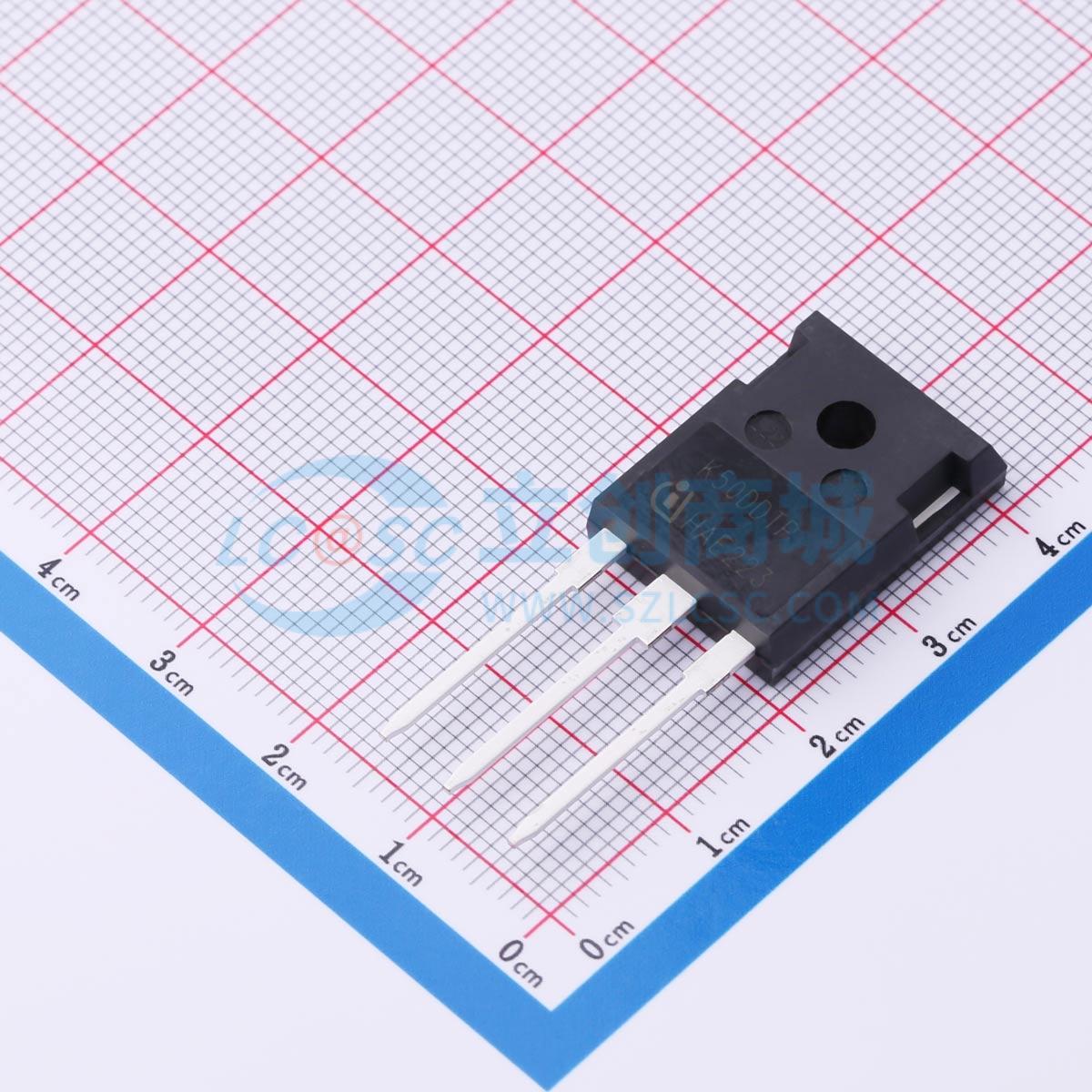

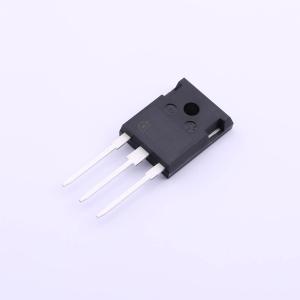

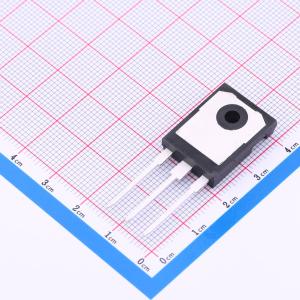

温馨提醒：图片仅供参考，商品以实物为准
IKW40N120CS7XKSA1
1.2kV 82A
- 描述
- 特性：VCE = 1200 V。 IC = 40 A。 IGBT与全电流、软恢复和低Qrr二极管共封装。 低饱和电压：在Tvj = 175°C时，VCE(sat) = 2.0 V。 针对硬开关拓扑进行了优化（2-L逆变器、3-L NPC T型等）。 短路耐受时间为8 μs。应用：工业驱动器。 工业电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW40N120CS7XKSA1
- 商品编号
- C3191658
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 11.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 357W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 82A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 栅极阈值电压(Vge(th)) | 2V@15V,40A | |
| 栅极电荷量(Qg) | 230nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.5nF | |
| 输出电容(Coes) | 120pF | |
| 反向传输电容(Cres) | 27pF | |
| 开启延迟时间(Td(on)) | 27ns | |
| 关断延迟时间(Td(off)) | 190ns | |
| 导通损耗(Eon) | 2.55mJ | |
| 关断损耗(Eoff) | 1.75mJ | |
| 反向恢复时间(Trr) | 175ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品特性
- 集射极电压VCE = 1200 V
- 集电极电流IC = 40 A
- IGBT与全电流、软恢复且低反向恢复电荷Qrr的二极管共封装
- 在结温Tvj = 175℃时，低饱和电压VCE(sat) = 2.0 V
- 针对硬开关拓扑（两电平逆变器、三电平NPC T型等）进行优化
- 短路耐受时间8 μs
- 宽范围的dv/dt可控性
应用领域
- 工业驱动
- 工业电源
- 太阳能逆变器
